W pytaniu chodzi o rozpoznanie cięcia mechanicznego wsadu z użyciem noży krążkowych (często nazywanego rozcinaniem wzdłużnym, ang. slitting). Kluczowe jest to, że narzędziem są krążki tnące, czyli okrągłe noże obracające się podczas pracy.

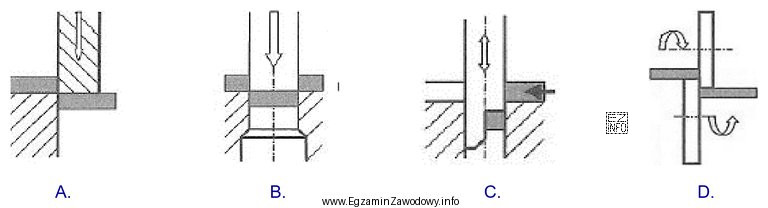

Jak wygląda typowy schemat cięcia nożami krążkowymi?
- Widać dwa współpracujące krążki (górny i dolny) albo zestaw krążków, między którymi powstaje linia cięcia.
- Wsad (np. taśma/blacha) jest podawany pomiędzy krążki, a rozdzielanie zachodzi dzięki dociskowi i ruchowi obrotowemu.
- Proces ma zwykle charakter ciągły (materiał przechodzi przez węzeł tnący).
Dlatego poprawną odpowiedzią jest D, bo wskazuje schemat, który odpowiada opisanym cechom noży krążkowych.
Dlaczego pozostałe rysunki nie pasują? Typowe schematy alternatywne (spotykane w zadaniach) to m.in. cięcie gilotynowe (nóż prostoliniowy), cięcie piłą (jeden krążek jako piła lub taśma piły) albo wykrawanie/nacinanie. Różnią się one głównie geometrią narzędzia (brak pary krążków) i kinematyką (ruch posuwisto-zwrotny zamiast dwóch współpracujących obrotów). Na egzaminie warto zawsze szukać na rysunku: pary krążków + materiału przechodzącego między nimi.
