Siłowniki (hydrauliczne i pneumatyczne) dzieli się m.in. według sposobu zasilania na:
- jednostronnego działania – czynnik roboczy jest doprowadzany tylko na jedną stronę tłoka (typowo jeden port), a ruch powrotny realizuje sprężyna lub obciążenie zewnętrzne,
- dwustronnego działania – czynnik roboczy może działać na obie strony tłoka (typowo dwa porty), dzięki czemu ruch w obu kierunkach jest sterowany ciśnieniem.
Dodatkowo spotyka się podział konstrukcyjny na siłowniki jednostopniowe (pojedynczy tłok, brak wysuwanych sekcji) oraz teleskopowe (wielostopniowe), które mają kilka wysuwanych członów o różnych średnicach, aby uzyskać duży skok przy krótkiej długości złożonej.

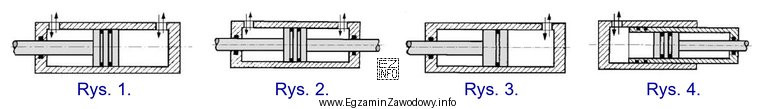

Dlaczego poprawna jest odpowiedź: Rys. 3.
Na Rys. 3 widoczny jest siłownik z jednym otworem przyłączeniowym, co odpowiada zasilaniu tylko z jednej strony tłoka, czyli pracy jednostronnej. Jednocześnie nie ma on budowy teleskopowej (brak kilku wysuwanych sekcji), więc jest jednostopniowy.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- Rys. 1 – przedstawia siłownik z dwoma portami, a więc przystosowany do doprowadzenia czynnika na obie strony tłoka (dwustronne działanie). Częsty błąd to sugerowanie się tym, że jest tylko jedno tłoczysko.
- Rys. 2 – również ma dwa porty, czyli jest dwustronnego działania. Dodatkowo ma tłoczysko po obu stronach, ale o rodzaju działania decyduje zasilanie (liczba portów), nie sama liczba tłoczysk.
- Rys. 4 – to siłownik teleskopowy (wielostopniowy), rozpoznawalny po kilku wysuwanych członach. Nie spełnia warunku "jednostopniowy".
W praktyce (także w urządzeniach dźwigowych) poprawna identyfikacja typu siłownika pomaga dobrać właściwy układ sterowania i podłączeń oraz uniknąć błędów montażowych.
