W geodezji inżynieryjnej przekrój poprzeczny nasypu jest sposobem przedstawienia kształtu robót ziemnych w płaszczyźnie prostopadłej do osi obiektu (np. drogi). Dla niskiego nasypu w terenie płaskim charakterystyczne jest to, że naturalna powierzchnia terenu w przekroju jest zasadniczo pozioma, a nasyp tworzy niewielkie wyniesienie ponad ten poziom.

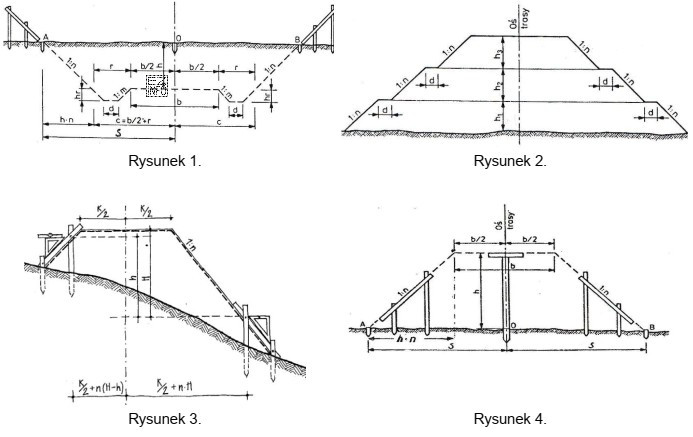

Poprawna odpowiedź "Na rysunku 4." oznacza, że właśnie ten schemat pokazuje typową sytuację: płaski teren oraz nasyp o niewielkiej wysokości, z zaznaczonymi elementami potrzebnymi do wyznaczenia przekroju w terenie (np. punkty krawędzi, załamania skarp lub inne punkty charakterystyczne stosowane przy pomiarze i opracowaniu przekroju).
Pozostałe odpowiedzi ("Na rysunku 1.", "Na rysunku 2.", "Na rysunku 3.") są niepoprawne, ponieważ odpowiadają innym przypadkom geometrycznym lub innemu sposobowi przedstawienia sytuacji terenowej, np. mogą sugerować:
- przekrój dla wykopu zamiast nasypu (obniżenie, a nie wyniesienie),
- nasyp w terenie pochyłym (linia terenu nie jest pozioma),
- przypadek nasypu wysokiego lub o innej geometrii skarp,
- schemat niezwiązany bezpośrednio z wyznaczaniem przekroju (np. inny etap prac).
Wskazówka egzaminacyjna: przed wyborem rysunku sprawdź dwa warunki z treści zadania (niski oraz teren płaski). Dopiero potem porównuj detale schematu. To ogranicza ryzyko pomylenia nasypu z wykopem lub terenu płaskiego z pochyłym.
