Reduktor ciśnienia gazu ziemnego (regulator/reduktor) to element armatury, którego zadaniem jest obniżenie i utrzymanie stabilnego ciśnienia za reduktorem, niezależnie od wahań ciśnienia po stronie zasilania (w granicach pracy urządzenia) oraz zmian poboru gazu.

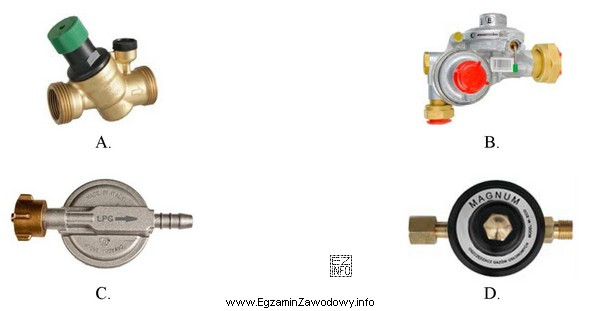

W zadaniach z rozpoznawania na rysunku zwykle identyfikuje się reduktor po typowych cechach konstrukcyjnych:
- korpus z komorą regulacyjną (często wyraźnie "nadbudowaną" częścią), gdzie pracuje membrana i sprężyna,
- element nastawy (pokrętło lub śruba regulacyjna), służący do ustawienia ciśnienia wyjściowego,
- dwa główne przyłącza (wlot i wylot), zwykle w osi przepływu,
- często spotykane dodatkowe elementy, jak króciec impulsowy lub miejsce na manometr (zależy od typu).
Dlaczego pozostałe odpowiedzi bywają mylące? Urządzenia takie jak zawory odcinające mają zwykle prostszą budowę i służą do otwierania/zamykania przepływu, a nie do stabilizacji ciśnienia. Filtry gazowe mają obudowę przystosowaną do wkładu filtracyjnego i nie posiadają typowej komory sprężyny/membrany. Gazomierz jest urządzeniem pomiarowym – rozpoznaje się go po obudowie/komorach pomiarowych i często po oznaczeniach producenta oraz kierunku przepływu, ale nie ma pokrętła nastawy ciśnienia.
Wskazówka egzaminacyjna: najpierw określ funkcję elementu (redukcja ciśnienia), a dopiero potem szukaj cech wyglądu, które tę funkcję "zdradzają" (komora sprężyny/membrany + nastawa). To zmniejsza ryzyko pomyłki wynikającej z podobieństwa samych kształtów armatury.
