W tym typie zadania sprawdzana jest umiejętność czytania schematów hydraulicznych i rozpoznawania elementów po ich symbolach graficznych. Hydrauliczny regulator natężenia przepływu to element, którego funkcją jest sterowanie (nastawa lub utrzymanie) wartości przepływu czynnika w gałęzi układu, co w praktyce przekłada się np. na prędkość wysuwu siłownika lub prędkość obrotową silnika hydraulicznego.

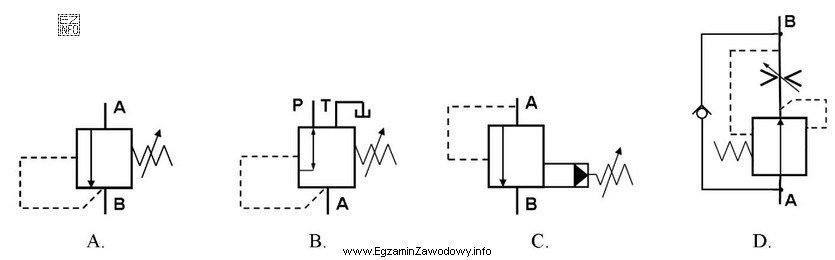

Odpowiedź "D." jest poprawna, ponieważ na tym rysunku (spośród A–D) przedstawiono symbol odpowiadający regulatorowi natężenia przepływu. Poprawne rozpoznanie zwykle polega na odróżnieniu go od innych, często mylonych elementów, takich jak:
- zawory kierunkowe – ich symbole odnoszą się przede wszystkim do przełączania dróg przepływu (zmiana kierunku/połączeń), a nie do stabilizacji lub nastawy wartości przepływu,
- zawory ciśnieniowe (np. przelewowe, redukcyjne) – dotyczą utrzymania/ograniczania ciśnienia, co jest inną wielkością fizyczną niż natężenie przepływu,
- dławiki – służą do ograniczania przepływu, ale nie każdy symbol dławiący oznacza regulator (łatwo o pomyłkę, jeśli nie analizuje się funkcji i oznaczeń w symbolu).
Jak pracować z takimi zadaniami na egzaminie:
- Najpierw ustal, jaką wielkość opisuje element (przepływ czy ciśnienie) i jaką funkcję realizuje (regulacja, przełączanie, zabezpieczenie).
- Porównuj symbole parami, zwracając uwagę na detale, które odróżniają elementy o podobnym wyglądzie.
- Jeżeli w odpowiedziach są rysunki, nie wybieraj "na intuicję" – sprawdź, czy symbol nie odpowiada np. elementowi kierunkowemu lub ciśnieniowemu.
Dzięki takiej procedurze zmniejszasz ryzyko typowych pomyłek wynikających z podobieństwa symboli i pośpiechu.
