Komutator jest elementem elektromechanicznym związanym głównie z maszynami prądu stałego (oraz niektórymi konstrukcjami silników komutatorowych). Jego zadaniem jest komutacja, czyli takie przełączanie połączeń uzwojeń wirnika, aby moment elektromagnetyczny miał właściwy zwrot, a prąd w uzwojeniach zmieniał się zgodnie z położeniem wirnika.

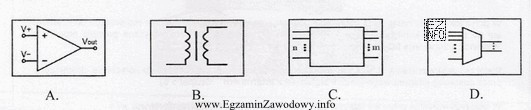

W zadaniu należy rozpoznać symbol graficzny komutatora spośród kilku rysunków. Poprawny wybór to ten rysunek, który przedstawia oznaczenie kojarzone z komutatorem (zwykle symbolizujące element przełączający/segmentowany współpracujący ze szczotkami), a nie np. ogólny przełącznik, element bierny, zacisk czy inne oznaczenie spotykane na schematach.
Dlaczego pozostałe propozycje są niepoprawne? Najczęstsze przyczyny błędnych wyborów to:
- podobieństwo kształtu do innych symboli (np. łączników lub styków) – wybór na podstawie "podobnego wyglądu", a nie funkcji elementu,
- pominięcie detalu symbolu – komutator ma cechy odróżniające go od prostych elementów łączeniowych i od oznaczeń zacisków,
- utożsamianie komutatora z innymi częściami maszyny (np. wirnikiem jako całością) – w schematach symbol dotyczy konkretnego elementu z funkcją komutacji.
Wskazówka egzaminacyjna: przed wyborem porównaj wszystkie rysunki i odpowiedz sobie na pytanie, który symbol najbardziej odpowiada elementowi realizującemu przełączanie połączeń uzwojeń w zależności od położenia wirnika. To pozwala odróżnić komutator od ogólnych symboli łączeniowych i innych elementów schematowych.
