KWALIFIKACJA MEP2 - CZERWIEC 2023

Fotodioda to element półprzewodnikowy reagujący na światło, który zamienia promieniowanie na sygnał elektryczny (prąd lub zmianę napięcia w układzie).

Stosuje się ją m.in. w czujnikach, barierach optycznych, pomiarach światła oraz układach automatyki.

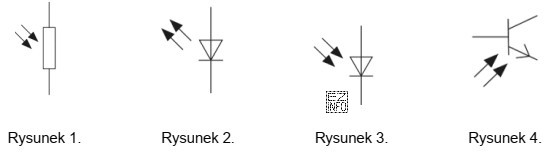

Symbol fotodiody to symbol diody uzupełniony o strzałki skierowane do elementu, co oznacza padające światło (detekcję).

Najpierw szukaj strzałek, a dopiero potem oceniaj resztę znaku diody.

Oba symbole bazują na znaku diody, a różnica polega głównie na kierunku strzałek.

LED ma strzałki "na zewnątrz" (emisja), a fotodioda ma strzałki "do środka" (odbiór). Pośpiech i podobieństwo graficzne to najczęstsza przyczyna pomyłek.

Fotodioda jako detektor ma strzałki skierowane do środka, czyli w stronę złącza.

Strzałki symbolizują padające promieniowanie. Strzałki na zewnątrz oznaczają emisję (np. diodę LED), a nie detekcję.

Fotodioda jest elementem optoelektronicznym: działa na styku optyki i elektroniki.

Z punktu widzenia mechanika-optyka ważne jest jej właściwe umieszczenie względem toru optycznego oraz poprawna identyfikacja w dokumentacji elektrycznej.

Fotodiody stosuje się m.in. w głowicach pomiarowych, enkoderach optycznych, czujnikach odbiciowych i barierach, detekcji mocy wiązki oraz układach sprzężenia zwrotnego źródeł światła.

W serwisie ważna jest też kontrola polaryzacji i parametrów pracy.

Najczęściej pojawia się "błąd podobieństwa": uczeń widzi symbol diody i wybiera pierwszy pasujący rysunek bez sprawdzenia strzałek.

Drugi błąd to odwrócenie interpretacji strzałek (emisja vs detekcja). Pomaga zasada: odbiera → strzałki do środka.

Warianty mogą wynikać z różnych norm rysunkowych, kontekstu (np. fotodioda lawinowa) albo sposobu przedstawienia obudowy/ekranowania.

Niezależnie od wariantu, cechą wspólną pozostają strzałki światła skierowane w stronę elementu.

Fotodioda bazuje na symbolu diody z dodanymi strzałkami padającego światła.

Fototranzystor bazuje na symbolu tranzystora (np. z wyprowadzeniami kolektor–emiter) i również ma strzałki światła. Najpierw rozpoznaj "rdzeń" symbolu: dioda czy tranzystor.

Najlepiej ćwiczyć na zestawach schematów: dioda, LED, fotodioda, fototranzystor, transoptor.

Rób szybkie fiszki z zasadą strzałek (emisja/detekcja) i zawsze sprawdzaj kierunek strzałek przed wyborem odpowiedzi. To skraca czas i zmniejsza ryzyko pomyłki.
