KWALIFIKACJA BUD18 - CZERWIEC 2024



PYTANIE NR 14.

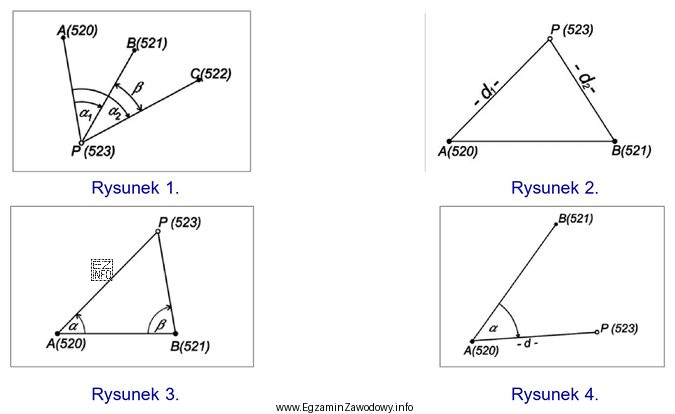

Na którym rysunku przedstawiono szkic pomiaru sytuacyjnego punktu P (523) metodą wcięcia kątowego wstecz?
Na którym rysunku przedstawiono szkic pomiaru sytuacyjnego punktu P (523)
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda wcięcia kątowego wstecz polega na wyznaczeniu położenia punktu P (523) poprzez pomiar kątów α1 i α2 z dwóch znanych punktów A (520) i B (521). Na rysunku 1. przedstawiono właśnie taki pomiar, gdzie kąty α1 i α2 są mierzone z punktów A (520) i B (521) do punktu P (523). Pozostałe rysunki przedstawiają inne metody pomiaru, które nie są metodą wcięcia kątowego wstecz.
