KWALIFIKACJA ELM3 - CZERWIEC 2017

PYTANIE NR 40.
Na którym rysunku przedstawiono szkic przekroju prawidłowo zaciśniętej końcówki przewodu w obszarze z izolacją?

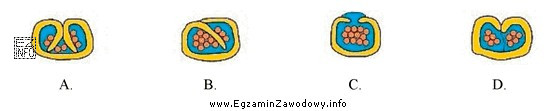

Ilustracja przedstawia cztery szkice przekrojów końcówek przewodów z izolacją, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawny zacisk w obszarze izolacji powinien zapewniać odciążenie przewodu bez uszkadzania izolacji: zagniecenie jest równomierne, a izolacja nie jest przecięta ani nadmiernie zdeformowana. Wskazany szkic pokazuje równomierne ułożenie elementów zacisku i nienaruszoną izolację, więc spełnia kryteria poprawności.

Pełne wyjaśnienie:

Zacisk w obszarze izolacji (tzw. odciążenie) ma inne zadanie niż zacisk na samej żyle. Jego celem jest mechaniczne podtrzymanie przewodu i przeniesienie sił ciągnących/zginających na izolację, tak aby nie obciążać bezpośrednio miejsca styku żyły z końcówką. Dlatego w poprawnym przekroju po zaciśnięciu oczekuje się przede wszystkim poprawnej geometrii i braku uszkodzeń izolacji.

Odpowiedź "Szkic D" jest poprawna, ponieważ przedstawia zacisk w strefie izolacji jako równomiernie uformowany: elementy zacisku są symetryczne i równomiernie rozmieszczone w obszarze zacisku, a izolacja pozostaje nienaruszona (bez nacięć i rozdarć). Taki zacisk zwykle daje właściwe odciążenie i ogranicza ryzyko wyrwania przewodu przy drganiach lub przypadkowym pociągnięciu.

Pozostałe odpowiedzi są błędne, bo odpowiadają typowym niezgodnościom spotykanym w praktyce:

  • "Szkic A" może sugerować zbyt małe zaciśnięcie (luz na izolacji) albo nieprawidłowy profil – wtedy odciążenie nie działa, a przewód pracuje na zacisku żyły.
  • "Szkic B" zwykle odpowiada przypadkowi nadmiernego zgniecenia lub wcięcia w izolację; taka wada osłabia przewód i może prowadzić do pęknięcia żyły w pobliżu końcówki.
  • "Szkic C" może pokazywać nierównomierne uformowanie skrzydełek (asymetrię) lub brak centrycznego ułożenia przewodu, co zmniejsza powtarzalność i trwałość połączenia.

Wskazówka egzaminacyjna: przy pytaniach o przekrój zacisku izolacji szukaj trzech cech naraz: symetrii zagniecenia, ciągłości izolacji oraz kontaktu zacisku z izolacją bez jej przecięcia. Jeśli rysunek wygląda "agresywnie" (ostre krawędzie wchodzą w izolację), to najczęściej jest to wada.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To część końcówki (skrzydełka/obejma), która zaciska się na izolacji, a nie na miedzianej żyle. Jej zadaniem jest odciążenie przewodu, czyli przejęcie sił mechanicznych, aby nie rozrywać połączenia na żyle.
Prawidłowy zacisk na izolacji jest równomierny i symetryczny, stabilnie trzyma przewód i nie powoduje uszkodzeń. Izolacja nie może być przecięta, pęknięta ani nadmiernie spłaszczona. Zacisk ma zapewniać pewne podparcie, a nie "wgryzać się" w przewód.
Przecięta izolacja osłabia przewód i tworzy miejsce koncentracji naprężeń. W praktyce prowadzi to do pękania żyły tuż przy końcówce (zwłaszcza przy drganiach), a także zwiększa ryzyko zwarć i korozji. Dobre odciążenie ma chronić, a nie uszkadzać przewód.
Zacisk na żyle obejmuje miedź i ma zapewnić kontakt elektryczny, więc w przekroju dotyczy obszaru z przewodnikiem. Zacisk na izolacji obejmuje zewnętrzną warstwę przewodu i ma funkcję mechaniczną. Na rysunku przekroju rozpoznasz go po tym, że znajduje się na części z izolacją.
Tak. Nadmierne zgniecenie może przeciąć izolację lub uszkodzić strukturę przewodu, przez co przewód szybciej pęka przy pracy mechanicznej. Może też prowadzić do "przeciskania" żyły i mikropęknięć. Poprawny zacisk ma trzymać pewnie, ale bez degradacji izolacji.
Najczęstsze wady to: asymetria (skrzydełka różnie zagięte), luz (brak kontaktu z izolacją), nacięcie izolacji oraz przesunięcie przewodu poza oś końcówki. Takie błędy pogarszają odciążenie i skracają trwałość wiązki.
Dobierz końcówkę do przekroju żyły i średnicy przewodu z izolacją, a zaciskarkę z właściwym profilem matrycy do danego typu końcówki. Stosuj narzędzia zalecane przez producenta. Zła para końcówka–matryca często daje zgniecenie lub luz w strefie izolacji.
Kontrolę wykonuje się po przezbrojeniu narzędzia, po zmianie partii końcówek/przewodów oraz w ramach kontroli bieżącej produkcji lub montażu. Ocenia się wygląd zacisku (także przekrój w badaniach) i często wykonuje test mechaniczny, np. próbę wyrwania przewodu.
Pośrednio tak. Sam kontakt elektryczny zapewnia zacisk na żyle, ale poprawne odciążenie zmniejsza ryzyko luzowania i zmęczenia materiału przy drganiach. Dzięki temu połączenie dłużej utrzymuje stabilność i nie dochodzi do przerw w obwodzie spowodowanych uszkodzeniem mechanicznym przewodu.
Ucz się rozpoznawania poprawnych i błędnych profili zacisku na rysunkach: osobno dla żyły i dla izolacji. Zapamiętaj typowe wady (nacięcie izolacji, asymetria, luz). Pomaga też praktyka z końcówkami i zaciskarką oraz analiza przykładowych zdjęć przekrojów.
info

Statystycznie 40% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że poprawny zacisk w obszarze izolacji powinien zapewniać odciążenie przewodu bez uszkadzania izolacji: zagniecenie jest równomierne, a izolacja nie jest przecięta ani nadmiernie zdeformowana.

Źródła:

  • IPC/WHMA-A-620 (Requirements and Acceptance for Cable and Wire Harness Assemblies) – wytyczne oceny połączeń i wad zacisku (crimp)
  • IEC 60352 (Solderless connections) – część dotycząca połączeń zaciskanych (crimp) i ogólnych wymagań jakościowych

Materiały:

  • Instrukcje producentów końcówek i zaciskarek (kryteria akceptacji i typowe wady)
  • Podręczniki montażu wiązek przewodów dla automatyki/elektrotechniki
  • Materiały szkoleniowe dot. kontroli połączeń zaciskanych (oględziny, przekrój, test wyrwania)
