Szkic tyczenia jest dokumentem roboczym wykorzystywanym podczas prac tyczeniowych, czyli przy przenoszeniu położenia projektowanych elementów (np. narożników budynku, osi konstrukcyjnych, punktów charakterystycznych) z projektu w teren.
Typowe cechy szkicu tyczenia to:
- linie wymiarowe i wartości odległości pozwalające odtworzyć położenie punktów w terenie,
- kąty lub inne zależności geometryczne potrzebne do wyznaczenia kierunków,
- opisy punktów i elementów odniesienia (np. punkty osnowy, linie bazowe, osie),
- czytelny układ nastawiony na wykonanie czynności pomiarowych, a nie wyłącznie na prezentację sytuacji.

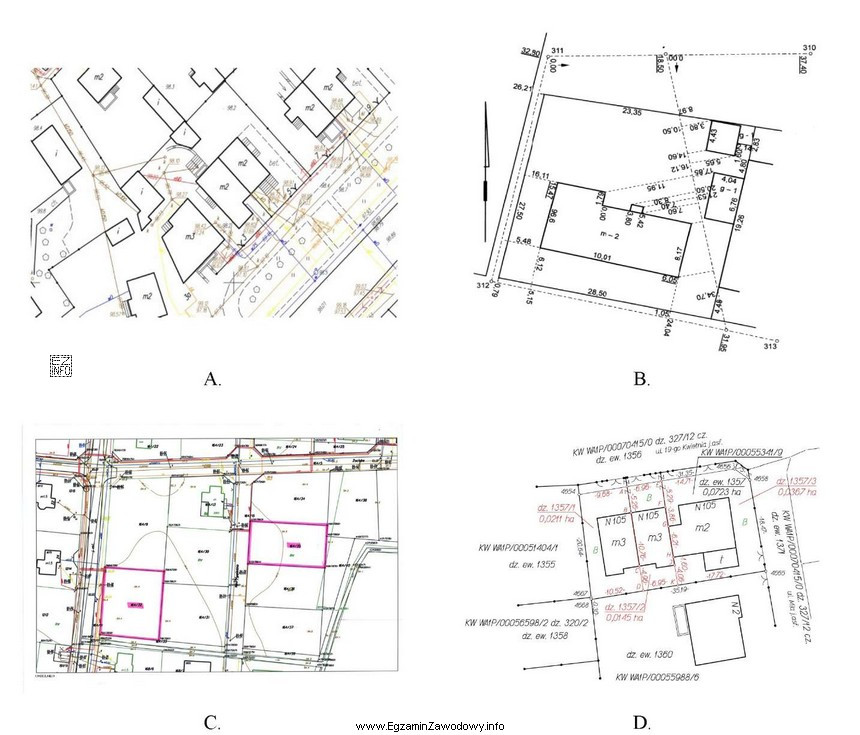

Odpowiedź "B." jest poprawna, ponieważ przedstawia rysunek o charakterze tyczeniowym: widoczne są szczegółowe oznaczenia i dane (miary, kąty oraz opisy) służące do precyzyjnego wyznaczenia położenia elementów związanych z budynkami i działkami.
Pozostałe odpowiedzi są niepoprawne, gdyż odpowiadają innym typom rysunków lub szkiców spotykanych w geodezji (np. szkicom sytuacyjnym, polowym czy poglądowym), które mogą pokazywać obiekty w terenie, ale nie dostarczają kompletnego zestawu zależności geometrycznych potrzebnych do tyczenia. Częstym błędem jest wybór rysunku z samymi obrysami obiektów lub opisami bez kluczowych miar/relacji, które umożliwiają wykonanie tyczenia w praktyce.
W przygotowaniu do egzaminu warto ćwiczyć rozróżnianie dokumentów po funkcji: jeśli rysunek ma prowadzić geodetę "krok po kroku" do wyznaczenia punktów w terenie, powinien zawierać jednoznaczne miary, kąty i odniesienia — to najczęściej wskazuje na szkic tyczenia.
