Topologia gwiazdy (star) jest jedną z podstawowych topologii sieci LAN. Jej cechą rozpoznawczą na schemacie jest pojedynczy węzeł centralny (np. switch lub hub), do którego prowadzą oddzielne łącza z każdego komputera/urządzenia końcowego.
Jak rozpoznać gwiazdę na rysunku:
- W środku znajduje się jedno urządzenie centralne.
- Od tego punktu wychodzi kilka "ramion" (kabli) do hostów.
- Hosty nie tworzą zamkniętej pętli i nie są połączone jeden z drugim w łańcuch.
Dlaczego to ważne w praktyce technika teleinformatyka:
- Diagnostyka: awaria pojedynczego kabla zwykle odcina tylko jeden host, natomiast awaria urządzenia centralnego zatrzymuje komunikację całej sieci.
- Rozbudowa: dodanie nowego stanowiska polega na doprowadzeniu kolejnego przewodu do wolnego portu przełącznika.
- Okablowanie: w typowym Ethernet w budynkach (skrętka) spotyka się układ fizycznej gwiazdy z punktem dystrybucyjnym.
Typowe pomyłki przy takich zadaniach:
- Uznanie za gwiazdę schematu, gdzie komputery są połączone w linię (magistrala/łańcuch) – tam nie ma jednego wspólnego punktu centralnego.
- Pomylenie z pierścieniem – w pierścieniu urządzenia tworzą zamknięty obwód, a nie promienie do centrum.
- Pomylenie z siatką – w siatce występuje wiele połączeń między węzłami, nie tylko do jednego centrum.

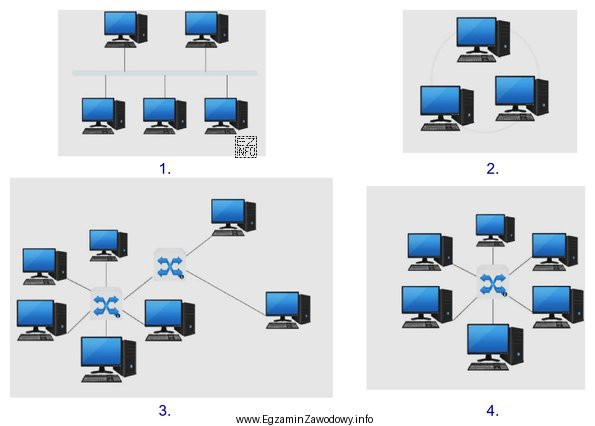

W tym zadaniu poprawny jest ten rysunek, na którym widać układ "promieni" prowadzących do jednego centralnego elementu.
