Walcowanie kształtowe wykorzystuje walce bruzdowe, czyli walce z wykonanymi przepustami (wykrojami), które stopniowo nadają materiałowi wymagany przekrój. Jednym z często spotykanych rozwiązań jest wykrój skrzynkowy (spotykany także pod nazwą "box pass"), którego idea polega na prowadzeniu materiału w przepuście o kształcie przypominającym skrzynkę.
Jak rozpoznać wykrój skrzynkowy na rysunku?
- Ma on wyraźne dno i ścianki boczne, które tworzą "gniazdo" dla pasma.
- W przekroju poprzecznym wygląda bardziej jak prostokąt/kwadrat z zaokrągleniami niż jak bruzda otwarta (np. półokrągła).
- Kluczowe jest wrażenie zamkniętej kieszeni – materiał jest ograniczany nie tylko promieniem, ale też ścianami, co stabilizuje kształt w kolejnych przepustach.

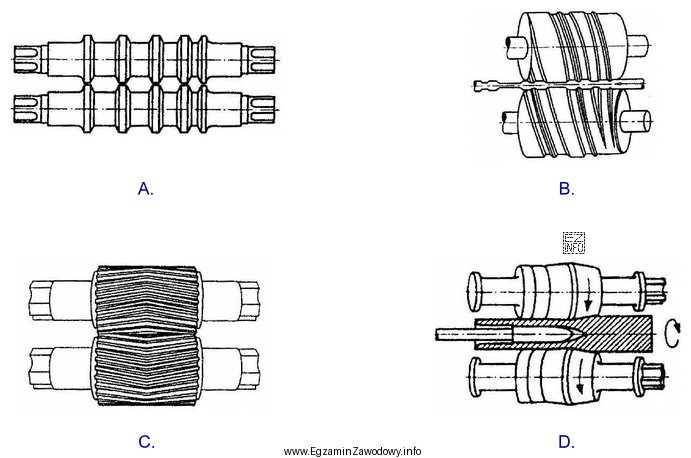

Dlatego odpowiedź "A" jest właściwa, jeżeli na rysunku A pokazano właśnie taki "pudełkowy" przepust z dnem i bocznymi ściankami. Pozostałe rysunki typowo przedstawiają inne geometrie bruzd (np. bardziej otwarte, klinowe, owalne lub półokrągłe), które nie spełniają kryterium skrzynki.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ rysunki bez jednoznacznego dna i ścianek tworzących skrzynkę wskazują na przepusty innego typu (otwarte bruzdy prowadzące, wykroje owalne/okrągłe, wykroje klinowe). Takie kształty służą innym etapom kształtowania i inaczej kontrolują rozpływ metalu.
Wskazówka egzaminacyjna: porównuj rysunki parami i szukaj elementu diagnostycznego (dno + ścianki). Unikaj wyboru "na pierwszy rzut oka" – w wielu zestawach różnice są subtelne i dotyczą właśnie stopnia "zamknięcia" wykroju.
