KWALIFIKACJA MTL3 - STYCZEŃ 2016

Tłoczenie na prasie to proces kształtowania blachy (lub cienkościennego półwyrobu) za pomocą narzędzia (stempel–matryca). W praktyce przemysłowej daje ono detale o charakterystycznych cechach, które można rozpoznać po wyglądzie:

• cienkościenność – element przypomina "skorupę" z blachy, a nie masywny blok materiału,
• przetłoczenia i wytłoczenia – lokalne wzmocnienia, żebra, zagłębienia i wyoblenia,
• złożony, nieregularny kształt przestrzenny – typowy np. dla części poszyć i elementów konstrukcyjnych z blachy (motoryzacja, obudowy, osłony),
• brak cech typowych dla skrawania (np. regularnych śladów narzędzia po toczeniu/frezowaniu) oraz brak "odlewniczej" masywności.

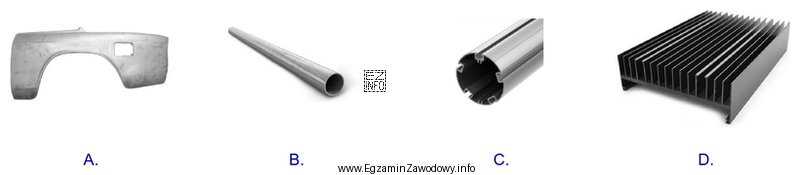

Dlatego poprawna jest odpowiedź wskazująca element o nieregularnym kształcie przypominający część karoserii: taki detal jest typowym wyrobem po tłoczeniu/ciągnieniu blach na prasie.

Pozostałe odpowiedzi są błędne, jeżeli przedstawiają wyroby o innych cechach technologicznych:

• Jeśli widoczny jest element masywny z geometrią typową dla odkuwek (np. grube przekroje, zaokrąglenia wynikające z kucia) – to nie jest typowy wyrób tłoczony z blachy.
• Jeżeli detal wygląda jak odlewany (nieregularne przekroje, "odlewowa" forma, brak charakteru blachy) – wskazuje to na odlewanie, a nie tłoczenie.
• Gdy element ma kształt typowy dla obróbki skrawaniem (regularne bryły, ostre krawędzie funkcjonalne, otwory i stopnie charakterystyczne dla toczenia/frezowania) – wytworzenie przebiega inną metodą niż tłoczenie na prasie.

Wskazówka egzaminacyjna: szukaj na rysunkach przede wszystkim detali blaszanych (cienkie ścianki) i przetłoczeń. To najczęstsza "podpowiedź" wizualna dla wyrobów z tłoczenia na prasie.
