W gruncie nawodnionym podstawowym problemem podczas wykonywania wykopu jest napływ wody oraz rozluźnienie i upłynnienie gruntu przy ścianach wykopu. Dlatego stosuje się rozwiązania, które nie tylko przenoszą parcie gruntu, ale także w możliwym stopniu ograniczają filtrację wody do wnętrza wykopu.
Ścianka szczelna z profili stalowych typu Larssen (grodzice stalowe) jest wykonywana z elementów stalowych pogrążanych pionowo w grunt i łączonych zamkami. Na rysunkach rozpoznaje się ją zwykle jako ciągłą pionową przegrodę z powtarzalnych profili (grodzic), tworzącą liniową obudowę. Cechą istotną jest właśnie "szczelność" w sensie technologicznym (zamki grodzic), dzięki czemu rozwiązanie bywa dobierane do warunków z wodą gruntową.

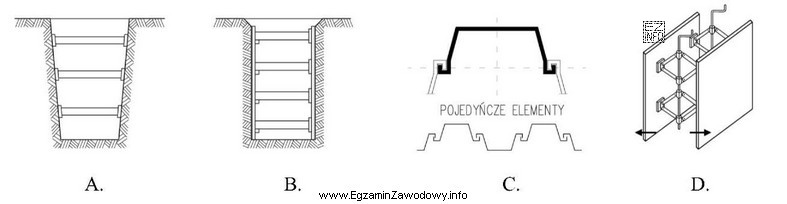

Poprawna odpowiedź to ta, w której rysunek pokazuje ściankę z grodzic stalowych (Larssen) jako obudowę ścian wykopu. Pozostałe rysunki są błędne, jeżeli przedstawiają inne rozwiązania, np.:
- obudowę ażurową lub deskowanie – może stabilizować skarpę, ale nie zapewnia ograniczenia filtracji wody i nie jest ścianką z grodzic,
- palisadę z pali (np. wierconych) – to inny typ konstrukcji, zwykle rysowany jako rząd okrągłych elementów; nie jest to ścianka z profili stalowych Larssena,
- rozparcia bez szczelnej ściany – same elementy rozpierające nie stanowią "ścianki" i nie rozwiązują problemu napływu wody.
Wskazówka egzaminacyjna: czytając pytanie, zawsze podkreśl w myślach warunek "grunt nawodniony". To kieruje wybór na rozwiązania o charakterze szczelnym (grodzice, przesłony), a nie wyłącznie "podpierającym" ściany wykopu.
