W ocenie poprawności montażu kół zębatych wykorzystuje się tzw. ślad zazębienia (odcisk kontaktu), uzyskiwany np. po próbie z farbą/markerem lub z analizy powierzchni po pracy. Idea jest prosta: jeśli koła są ustawione prawidłowo, kontakt zębów odbywa się w przewidywanej strefie roboczej i obciążenie rozkłada się możliwie równomiernie.
Co charakteryzuje poprawny ślad?
- Jest położony w obrębie szerokości wieńca zęba bez dominującego kontaktu na jednej krawędzi.
- Nie jest skrajnie przesunięty ani "wąski jak linia" (co sugeruje błędną osiowość lub zły rozkład obciążenia).
- Nie wskazuje kontaktu w miejscach typowych dla błędów ustawienia (np. wyraźnie przy jednym końcu zęba).
Dlaczego odpowiedź A jest poprawna?

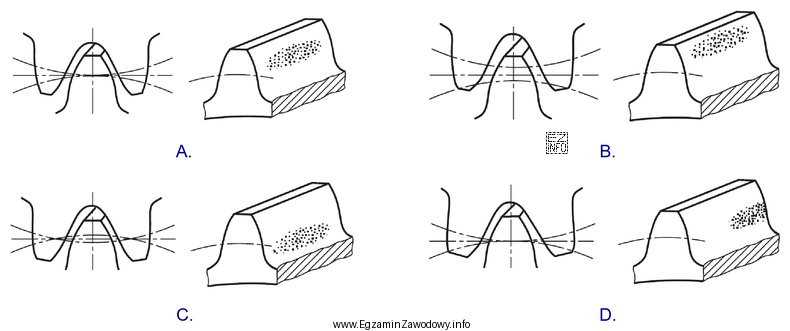

Rysunek oznaczony jako A przedstawia układ, w którym zęby i ślady zazębień odpowiadają współpracy poprawnie zamontowanych kół: kontakt jest pokazany jako właściwie zlokalizowany i niewskazujący na przekoszenie, niewspółosiowość lub błędną regulację.
Dlaczego odpowiedzi B, C i D są błędne?
- B: odpowiada sytuacji, w której ślad sugeruje nieprawidłowe ustawienie (np. przesunięcie kontaktu ku krawędzi). Taki kontakt zwykle prowadzi do wzrostu nacisków miejscowych, hałasu i szybszego zużycia.
- C: przedstawia ślad wskazujący na nierównomierny rozkład obciążenia lub błąd osiowości. W praktyce oznacza to większe ryzyko pittingu i zatarć na części powierzchni zęba.
- D: pokazuje wariant typowy dla błędnej regulacji lub montażu (kontakt w niepożądanej strefie). Taki wzór śladu jest sygnałem do korekty ustawienia kół/łożysk lub weryfikacji luzów.
Wskazówka egzaminacyjna: nie wybieraj rysunku tylko dlatego, że "ślad jest duży". Kluczowe jest położenie śladu i brak oznak kontaktu skrajnego, bo to one świadczą o poprawnym ustawieniu i współpracy kół.
