Ława fundamentowa jest elementem posadowienia bezpośredniego, a określenie "żelbetowa" oznacza, że w betonie pracuje zbrojenie stalowe. W tym zadaniu kluczowe jest jednak nie zbrojenie, lecz kształt przekroju.
Przekrój trapezowy ma charakterystyczną cechę: występuje jedna para boków równoległych (podstawy trapezu), a pozostałe boki są nachylone. Na rysunku technicznym oznacza to, że szerokość elementu zmienia się wraz z wysokością przekroju, a ściany boczne nie są pionowe.

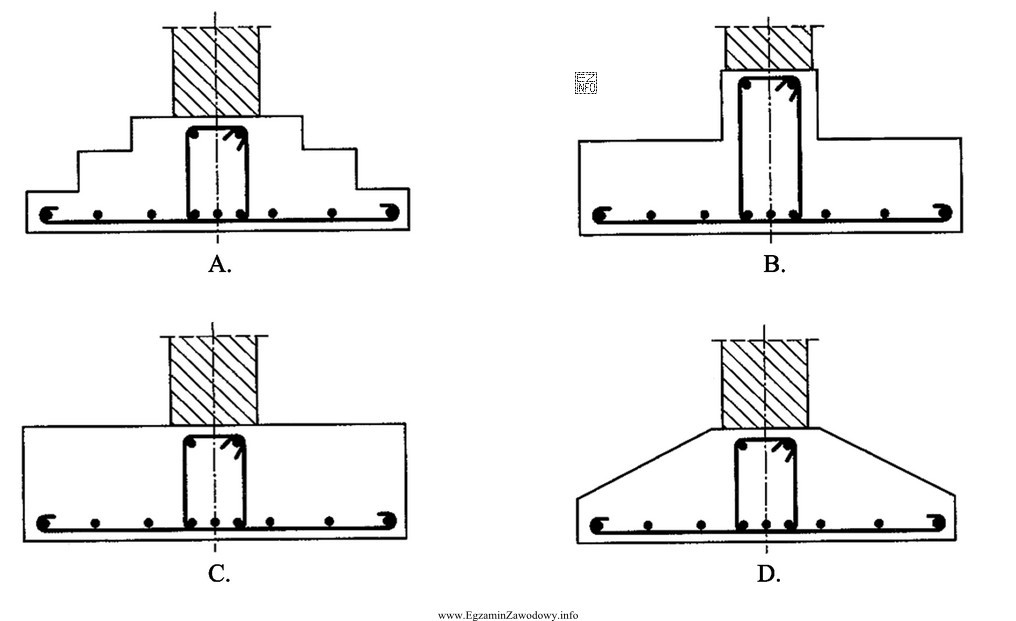

- Dlaczego poprawny jest rysunek z trapezem? Ponieważ widać na nim ławę, której boki są skośne, a górna i dolna krawędź przekroju tworzą dwie podstawy o różnych długościach.
- Dlaczego pozostałe rysunki są błędne? Typowe błędy to wybór przekroju prostokątnego (pionowe boki i stała szerokość na całej wysokości) albo kształtu schodkowego/niestandardowego, który nie spełnia definicji trapezu.
W praktyce rozpoznanie kształtu przekroju ma znaczenie przy organizacji robót: wpływa na sposób wykonania deskowania (szalunku), orientacyjne zużycie betonu oraz kontrolę zgodności z projektem. Przy rozwiązywaniu podobnych zadań warto najpierw "odłożyć na bok" zbrojenie i opisy, a skupić się na samym obrysie przekroju: czy są dwie krawędzie równoległe i czy boki są nachylone.
