KWALIFIKACJA ELE2 - CZERWIEC 2015 (test 2)



PYTANIE NR 21.

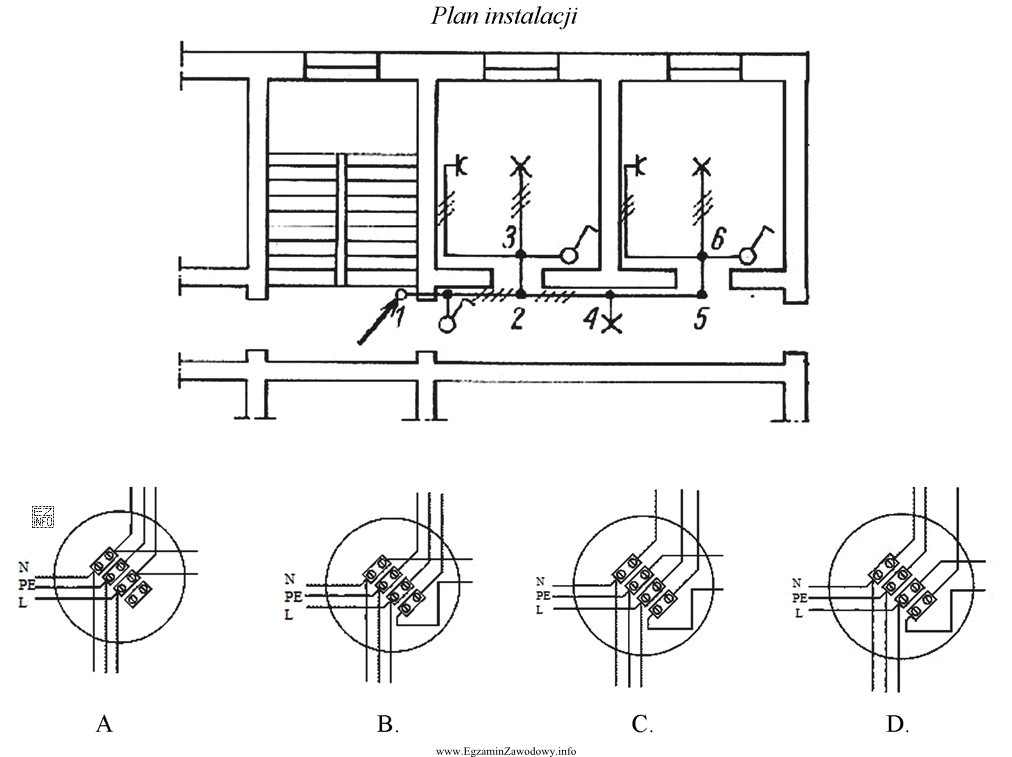

Na którym schemacie połączeń przedstawiono zgodne z zamieszczonym planem instalacji podłączenie przewodów w puszce numer 3?
Na którym schemacie połączeń przedstawiono zgodne z zamieszczonym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy planu instalacji elektrycznej i porównania go z przedstawionymi schematami połączeń w puszkach, schemat D jest zgodny z planem instalacji. W schemacie D przewód fazowy L jest poprowadzony przez łącznik, co umożliwia załączanie i wyłączanie światła, zgodnie z wymaganiami instalacji elektrycznych.
