KWALIFIKACJA ELM6 - PAŹDZIERNIK 2016

PYTANIE NR 14.

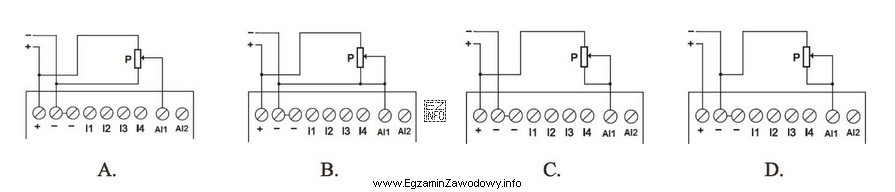

Na którym schemacie potencjometr nastawczy P jest poprawnie podłączony do analogowego wejścia napięciowego sterownika PLC?
Ilustracja przedstawia cztery schematy elektryczne oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Potencjometr dla wejścia analogowego napięciowego PLC pracuje jako dzielnik napięcia: skrajne wyprowadzenia podłącza się do zasilania odniesienia (np. +10 V) i 0 V, a suwak daje napięcie proporcjonalne do położenia i trafia na wejście AI. Kluczowe jest wspólne odniesienie (0 V/AI-).

Pełne wyjaśnienie:

Wejście analogowe napięciowe sterownika PLC (typowo 0–10 V) oczekuje napięcia odniesionego do wspólnego punktu odniesienia (zwykle 0 V, czasem zacisk AI- w wejściu różnicowym). Potencjometr nastawczy jest w takim układzie elementem, który tworzy dzielnik napięcia: na dwóch skrajnych zaciskach potencjometru jest przyłożone stałe napięcie odniesienia, a na zacisku środkowym (suwaku) pojawia się napięcie z zakresu od 0 V do wartości zasilania odniesienia.

Dlatego poprawne podłączenie spełnia jednocześnie trzy warunki:

  • jedno skrajne wyprowadzenie potencjometru jest podłączone do dodatniego napięcia odniesienia (np. +10 V z wyjścia referencyjnego lub zasilania przewidzianego do czujników/potencjometrów),
  • drugie skrajne wyprowadzenie jest podłączone do 0 V (masy) tego samego układu,
  • suwak potencjometru jest podłączony do zacisku wejścia analogowego (AI/AI+), a wejście ma zapewnione poprawne odniesienie (M/AI-).

Odpowiedź wskazująca schemat, w którym suwak jest przewodem sygnałowym, a jednocześnie zachowana jest wspólna masa/odniesienie dla PLC i potencjometru, jest poprawna, ponieważ PLC mierzy wtedy napięcie odpowiadające położeniu pokrętła.

Najczęstsze błędne schematy (i dlaczego są błędne):

  • Podanie na wejście analogowe jednego ze skrajnych zacisków potencjometru zamiast suwaka: wtedy na wejściu jest stałe 0 V albo stałe napięcie maksymalne, a regulacja nie działa.
  • Brak połączenia wspólnego odniesienia 0 V (masa nie jest wspólna): układ "pływa" i odczyt jest niestabilny lub przypadkowy, a w skrajnych sytuacjach może dojść do błędów pomiaru.
  • Podłączenie potencjometru jak do wejścia prądowego (lub włączenie dodatkowych elementów obciążających) bez potrzeby: wejście napięciowe ma inne wymagania, a nieprawidłowa topologia powoduje zły zakres lub niestabilność.

W praktyce, przed wyborem schematu warto sprawdzić w dokumentacji modułu, czy wejście jest względem masy (AI/M) czy różnicowe (AI+/AI-), oraz czy PLC udostępnia dedykowane napięcie odniesienia do potencjometru. To pozwala uniknąć typowych problemów uruchomieniowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Potencjometr nastawczy to rezystor o regulowanej wartości z wyprowadzeniem środkowym (suwakiem). W układach z PLC często służy do ręcznego zadawania sygnału analogowego (np. 0–10 V), aby ustawić prędkość, próg lub wartość zadawaną bez panelu operatorskiego.
Skrajne końcówki potencjometru podłącza się do stałego napięcia odniesienia i do 0 V. Suwak "pobiera" część tego napięcia, więc na nim pojawia się wartość proporcjonalna do położenia pokrętła. Tę wartość podaje się na wejście analogowe PLC.
Suwak jest wyprowadzeniem, na którym zmienia się napięcie w zależności od położenia osi potencjometru. Skrajne wyprowadzenia mają stałe napięcia (0 V i maksymalne), więc podłączenie ich do wejścia dałoby brak regulacji. PLC ma mierzyć napięcie zmienne, czyli z suwaka.
Zwykle podaje się napięcie odniesienia dostępne w systemie (np. napięcie zasilania przeznaczone do sygnałów analogowych) oraz 0 V jako punkt odniesienia. Dokładna wartość zależy od wejścia (np. zakres 0–10 V). Należy użyć takiego napięcia, aby nie przekroczyć dopuszczalnego zakresu wejścia.
Tak, w typowym pomiarze napięcia PLC musi mieć wspólne odniesienie z generowanym sygnałem. Bez wspólnej masy (0 V) albo bez prawidłowo podłączonego AI- w wejściu różnicowym odczyt może być niestabilny, losowy lub w ogóle niepoprawny.
Sprawdza się to w opisie zacisków modułu. Wejście różnicowe ma zwykle oznaczenia typu AI+ i AI- (mierzona jest różnica napięć). Wejście względem masy ma AI oraz wspólny zacisk M/0 V. Bez dokumentacji łatwo o błędne podłączenie.
Ekran służy do ograniczania zakłóceń, ale nie zastępuje przewodu odniesienia sygnału. Łączenie ekranu przypadkowo z PE może wprowadzić pętle mas i zakłócenia pomiaru. W praktyce ekran łączy się zgodnie z zasadami EMC, a odniesienie sygnału prowadzi osobnym przewodem 0 V/AI-.
Typowe przyczyny to brak wspólnej masy, słaby styk na suwaku, zbyt długie nieekranowane przewody w pobliżu falowników/styczników oraz podłączenie wejścia do skrajnej końcówki zamiast do suwaka. Pomaga też poprawne prowadzenie przewodów i stabilne napięcie odniesienia.
Gdy przewody są długie lub środowisko jest silnie zakłócone, sygnał prądowy bywa odporniejszy na spadki napięcia i zakłócenia. Potencjometr i 0–10 V dobrze sprawdzają się na krótkich dystansach i do prostych nastaw lokalnych, ale wymagają poprawnego odniesienia masy.
Najpierw mierzy się napięcie między skrajnymi wyprowadzeniami (powinno być stałe). Następnie mierzy się napięcie między suwakiem a 0 V/AI- i kręci potencjometrem: napięcie powinno płynnie zmieniać się w zakresie od blisko 0 V do wartości maksymalnej, bez przerw.
info

Około 49% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Kluczowe jest wspólne odniesienie (0 V/AI-)."

Materiały:

  • Dokumentacja techniczna modułu wejść analogowych danego sterownika (opis zacisków i typów wejść)
  • Podstawy elektrotechniki: dzielnik napięcia i pomiary napięcia
  • Materiały dydaktyczne z automatyki: sygnały analogowe 0–10 V oraz zasady prowadzenia przewodów sygnałowych
