Układ palników tangencjalnych rozpoznaje się po tym, że palniki (najczęściej zlokalizowane w narożach komory paleniskowej) nie są skierowane wprost do środka paleniska ani "na wprost" w kierunku przeciwległej ściany. Zamiast tego ich osie są ustawione stycznie do okręgu (lub elipsy) wyobrażonego w przekroju poprzecznym paleniska. W praktyce powoduje to, że strugi paliwo–powietrze "omijają" środek, a w palenisku powstaje ruch wirowy (tzw. wir ognia), który poprawia mieszanie i stabilizuje proces spalania.

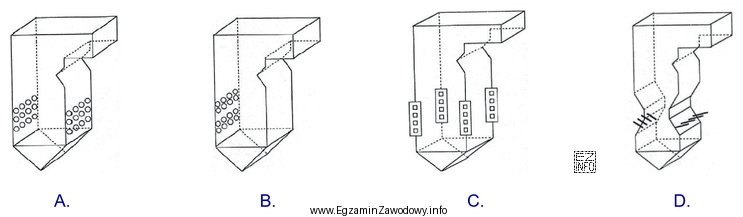

W zadaniu właściwy jest schemat C, ponieważ przedstawia palniki tak rozmieszczone i skierowane, aby tworzyły wspólny, skrętny przepływ w komorze paleniskowej (cecha wyróżniająca spalanie tangencjalne).
Dlaczego pozostałe schematy nie pasują?
- Schemat A typowo odpowiada układowi, w którym strugi są kierowane bardziej promieniowo lub czołowo (brak jednoznacznego ustawienia "po stycznej"), przez co nie tworzą charakterystycznego wiru obejmującego przekrój paleniska.
- Schemat B zwykle pokazuje układ przeciwległy/czołowy, gdzie palniki "patrzą" na siebie lub na przeciwległą ścianę. Taki układ może dawać intensywne mieszanie lokalnie, ale nie jest to klasyczne ułożenie tangencjalne.
- Schemat D przedstawia rozmieszczenie lub kierunki strug niespełniające warunku styczności; może sugerować układ osiowy lub symetryczny bez wytworzenia dominującego wirowania w całej komorze.
Wskazówka egzaminacyjna: zapamiętaj, że "tangencjalnie" dotyczy przede wszystkim kierunku ustawienia palnika (po stycznej), a nie samego faktu, że palniki są "gdzieś na obwodzie".
