Aby zmierzyć natężenie prądu płynącego przez diodę LED, przyrząd pomiarowy ustawiony na pomiar prądu (A, zwykle DC) musi zostać włączony szeregowo w tej samej gałęzi, w której znajduje się LED. Oznacza to, że obwód trzeba w jednym miejscu "przerwać" i w to miejsce wstawić miernik tak, aby cały prąd gałęzi przepływał przez jego wejście prądowe.
Dlaczego szeregowo? Amperomierz ma możliwie małą rezystancję wewnętrzną, żeby nie zaburzać prądu w obwodzie. Z tego powodu nie wolno włączać go równolegle do elementu (jak woltomierza), bo w praktyce tworzy to bardzo małą rezystancję "na skróty", co może:
- spowodować zwarcie zasilania lub ominięcie LED,
- wybić bezpiecznik w mierniku,
- uszkodzić przewody pomiarowe lub badany układ.

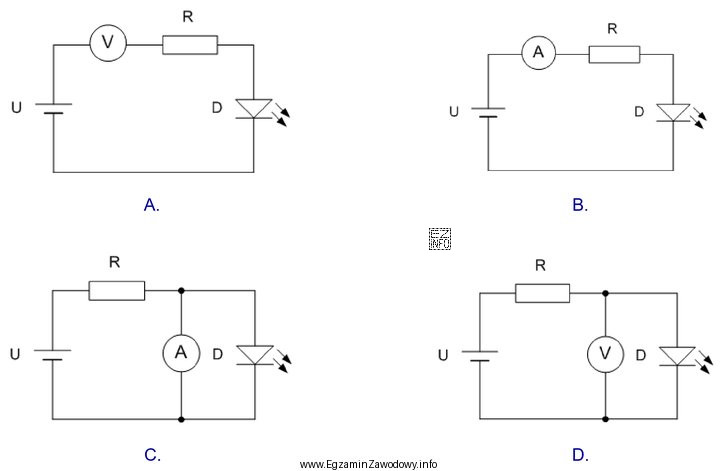

Jak rozpoznać poprawny schemat? Poprawny rysunek pokazuje miernik włączony w ciąg połączeń źródło–rezystor–LED (kolejność elementów w szeregu nie jest kluczowa), ale zawsze w taki sposób, by prąd LED musiał przepłynąć przez miernik.
Dlaczego pozostałe propozycje są błędne (typowe mechanizmy błędu)?
- Wpięcie równoległe do LED albo do rezystora: to jest konfiguracja właściwa dla pomiaru napięcia, nie prądu. Przy pomiarze prądu prowadzi do "zwarcia" miernikiem części obwodu.
- Wpięcie miernika poza gałęzią LED (np. tak, że mierzy prąd całego układu albo innej gałęzi): wtedy wynik nie odpowiada pytaniu o prąd płynący przez LED.
- Brak przerwania obwodu (miernik "doklejony" do dwóch punktów bez wymuszenia przepływu przez niego): w praktyce nie jest to prawidłowy pomiar prądu.
Wskazówki praktyczne na egzamin i w pracy:
- Przed podłączeniem ustaw właściwe gniazdo (A/mA) i zakres, zaczynając od większego.
- Sprawdź, czy mierzysz prąd stały (DC) w typowym układzie z LED.
- Jeśli nie jesteś pewien połączenia, pamiętaj regułę: amperomierz w szereg, woltomierz równolegle.
