KWALIFIKACJA ELE2 - CZERWIEC 2016 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

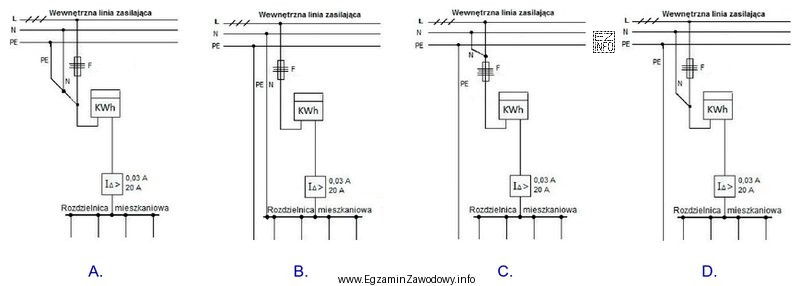

Analizując schematy, odpowiedź D jest poprawna, ponieważ przedstawia prawidłowe połączenie rozdzielnicy mieszkaniowej z wewnętrzną linią zasilającą. Na schemacie D, przewód neutralny (N) i przewód ochronny (PE) są poprawnie połączone w rozdzielnicy, a licznik energii elektrycznej (kWh) jest umieszczony przed zabezpieczeniem nadmiarowoprądowym, co jest zgodne z zasadami prawidłowego montażu instalacji elektrycznych. Pozostałe schematy mają błędy w połączeniach przewodów lub w kolejności montażu elementów.
