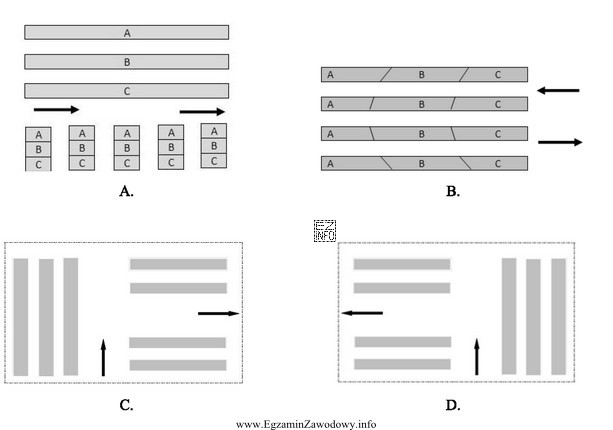

Układ technologiczny magazynu opisuje, jak rozmieszczone są podstawowe strefy (przyjęcie, składowanie, kompletacja, wydanie) oraz jak przebiega przepływ towarów i transport wewnętrzny. W zadaniu trzeba rozpoznać układ workowy na podstawie schematu.
W typowym ujęciu układ workowy charakteryzuje się tym, że strumień towarów nie przechodzi "na wylot" przez magazyn, tylko wykonuje zawrócenie i wraca w kierunku strefy wysyłki. Często oznacza to, że strefa przyjęć i strefa wydań są usytuowane po tej samej stronie budynku (mogą być rozdzielone organizacyjnie), a w środku znajdują się obszary składowania i/lub kompletacji. Na schemacie widać wtedy przebieg przypominający pętlę: od rozładunku do składowania/kompletacji, a następnie powrót do załadunku.
Dlaczego pozostałe schematy bywają mylące?
- Niektóre układy pokazują przepływ prostoliniowy i "na wylot" (to typowe skojarzenie z układem przelotowym) – wtedy przyjęcie i wydanie są po przeciwnych stronach, a przepływ nie zawraca.
- Inne układy mają przyjęcie i wydanie pod kątem (np. na sąsiednich ścianach) – wtedy kluczowa cecha to zmiana kierunku o około 90°, a nie pętla z powrotem w stronę startu.
- Bywa też, że rysunek wygląda podobnie "geometrycznie", ale o klasyfikacji decyduje nie kształt budynku, tylko relacje stref i kierunek strzałek przepływu.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi najpierw zidentyfikuj na schemacie, gdzie jest przyjęcie i gdzie jest wydanie, a dopiero potem oceń, czy przepływ towaru tworzy pętlę/zawraca (workowy), przechodzi na wylot (przelotowy) czy zmienia kierunek pod kątem.
