Metoda łączenia arkuszy blach płaszcza ochronnego "rowek w rowek" jest złączem kształtowym: obie krawędzie są tak wyprofilowane, aby po wsunięciu/ściśnięciu jedna krawędź zatrzaskowo weszła w uformowany rowek drugiej. Dzięki temu złącze jest stabilne, a linia łączenia jest stosunkowo szczelna i odporna na rozchodzenie się pod wpływem drgań lub pracy termicznej.

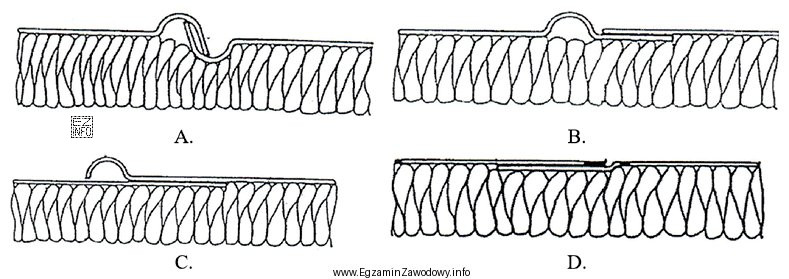

Dlatego poprawny wybór to rysunek, na którym widać charakterystyczny rowek (kanał) oraz dopasowaną krawędź drugiego arkusza wciśniętą w ten rowek. Kluczowy jest profil krawędzi – nie ogólna "linia" styku blach.
Pozostałe rysunki są błędne, jeśli przedstawiają inne popularne rozwiązania:
- Połączenie na zakład – jedna blacha zachodzi na drugą bez wyraźnego, zamykającego rowka; często wymaga dodatkowego uszczelnienia lub łączników.
- Rąbek (zagięcie krawędzi) – krawędzie są zawijane/zaklepane, tworząc podwójne zagięcie zamiast wsunięcia w pojedynczy rowek.
- Połączenie nitowane lub skręcane – o typie złącza decydują widoczne łączniki (nity/wkręty); to inna metoda niż "rowek w rowek", bo stabilność zapewnia element złączny, a nie samo ukształtowanie krawędzi.
W praktyce egzaminacyjnej warto zapamiętać: "rowek w rowek" = rowek + wciśnięta krawędź. Jeżeli na rysunku nie ma wyraźnego rowka obejmującego krawędź drugiej blachy, to najpewniej jest to inny typ połączenia.
