Drenaż francuski z rurą drenarską służy do zbierania i odprowadzania wody z gruntu. Aby działał poprawnie, schemat (rysunek) powinien pokazywać kilka kluczowych cech konstrukcyjnych.
- Rura drenarska perforowana – to ona zbiera wodę z obsypki. Jeśli rura jest pełna albo nie ma zapewnionych otworów/ szczelin, układ traci sens drenażowy.
- Obsypka filtracyjna z kruszywa (np. żwir/pospółka o odpowiedniej frakcji) – wokół rury musi być warstwa materiału o dużej przepuszczalności, by woda mogła łatwo dopłynąć do rury.
- Separacja od gruntu rodzimego – typowo realizowana geowłókniną filtracyjną. Jej zadaniem jest ograniczenie zamulania kruszywa drobnymi cząstkami gruntu, co w praktyce jest jedną z najczęstszych przyczyn utraty drożności drenażu.
- Spadek i kierunek odpływu – drenaż musi mieć zapewniony odpływ do miejsca odbioru wody (np. studzienki, kanalizacji deszczowej, rowu). Brak spadku lub "zamknięcie" odpływu powoduje gromadzenie się wody.

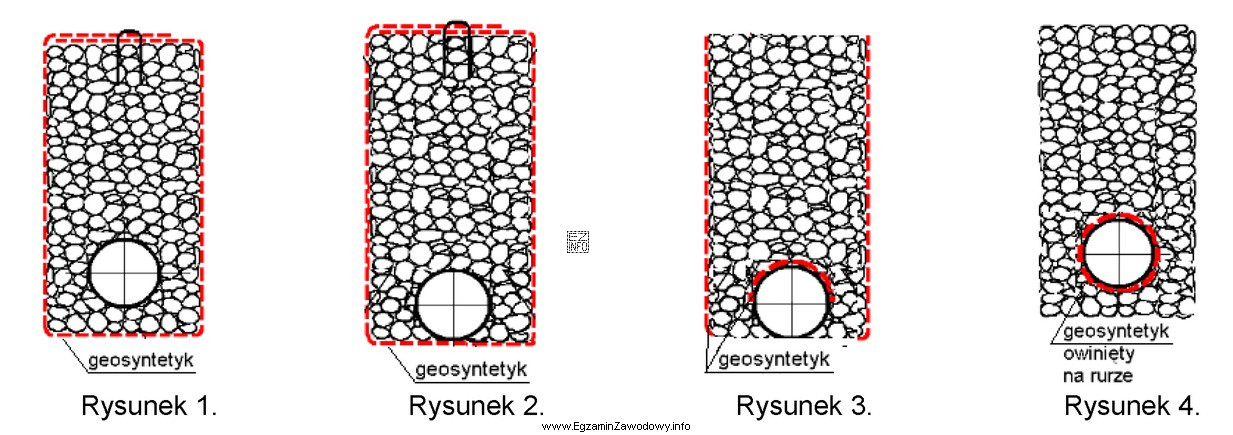

Dlatego poprawny rysunek to ten, który jednocześnie pokazuje: rurę w kruszywie, warstwę separacyjną oraz logiczny odpływ ze spadkiem. Odpowiedzi wskazujące inne rysunki są błędne, ponieważ przedstawiają rozwiązania niekompletne (np. brak separacji i ryzyko zamulenia), błędnie ułożone warstwy (np. zamiana funkcji materiałów) albo układ bez zapewnionego odpływu/ze spadkiem w niewłaściwą stronę.
W praktyce na budowie poprawne wykonanie drenażu ma znaczenie także dla robót betoniarskich i zbrojarskich: suchy i stabilny wykop oraz ograniczenie napływu wody zmniejszają ryzyko rozluźnienia podłoża, wypłukiwania podsypek i problemów z przygotowaniem podkładów pod betonowanie.
