KWALIFIKACJA BPO1 - STYCZEŃ 2012



PYTANIE NR 8.

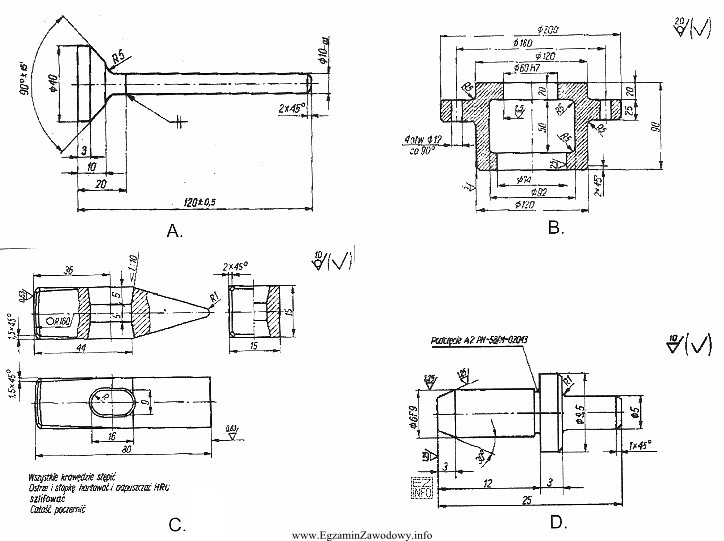

Na którym z rysunków przedstawiono rysunek wykonawczy młotka?
Na którym z rysunków przedstawiono rysunek wykonawczy mł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek C przedstawia rysunek wykonawczy młotka, ponieważ zawiera on wszystkie niezbędne informacje wymagane dla rysunku wykonawczego, takie jak rzuty, wymiary, przekroje oraz oznaczenia materiałów. Rysunek ten jest szczegółowy i pozwala na precyzyjne odtworzenie kształtu przedmiotu.
