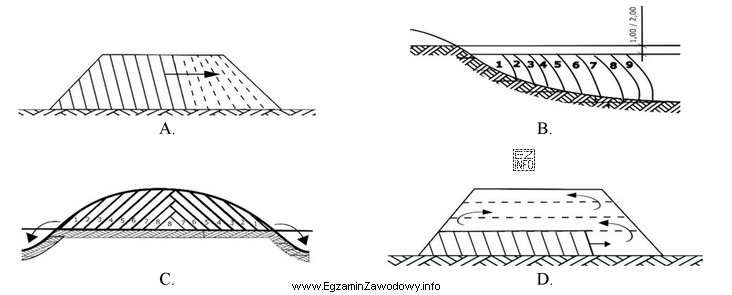

Schemat wykonywania wykopu to nie tylko sam kształt przekroju terenu, ale przede wszystkim graficzne pokazanie procesu robót ziemnych: odspajania gruntu, wybierania urobku oraz jego przemieszczenia (na odkład lub do środka transportu). Dlatego na poprawnym rysunku zwykle widać:
- obszar wybrania gruntu (przestrzeń "poniżej" poziomu terenu),
- oznaczenia kierunku przemieszczania urobku – np. linie lub strzałki sugerujące drogę materiału,
- czytelne odróżnienie wykopu od sytuacji, gdy materiał jest dokładany (nasyp) albo tylko profilowany.
Odpowiedź "wykop z zaznaczonymi liniami przepływu materiału, co sugeruje metodę wykonywania wykopu" jest poprawna, ponieważ takie linie/strzałki są typowym elementem schematu technologicznego: pokazują, skąd urobek jest wybierany i dokąd jest przemieszczany w trakcie wykonywania wykopu.
Pozostałe rysunki są niepoprawne w tym ujęciu wtedy, gdy przedstawiają wyłącznie kształt terenu bez cech procesu, albo pokazują inny rodzaj robót (np. sytuację, w której materiał jest odkładany w celu podwyższenia terenu, czyli nasyp; ewentualnie profilowanie/wyrównywanie bez wyraźnego wybierania urobku). Na egzaminie kluczowe jest, aby nie podejmować decyzji tylko po "tym, że jest w dół", lecz sprawdzić, czy rysunek rzeczywiście przedstawia wykonywanie wykopu jako działanie technologiczne.
Wskazówka do nauki: szukaj na rysunkach kierunku pracy (strzałki/linie) i odpowiedz sobie na pytanie: "czy grunt jest zabierany z miejsca, czy dodawany?" – to najszybciej odróżnia wykop od innych robót ziemnych.
