KWALIFIKACJA ELM3 - CZERWIEC 2018



PYTANIE NR 29.

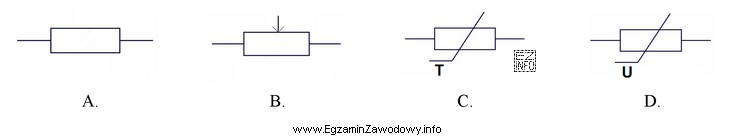

Na którym z rysunków przedstawiono symbol graficzny warystora?
Na którym z rysunków przedstawiono symbol graficzny warystora?
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny warystora jest przedstawiony na rysunku oznaczonym literą D. Warystor to półprzewodnikowy element elektroniczny, którego rezystancja zmienia się wraz ze zmianą przyłożonego napięcia. Charakterystyczny dla symbolu warystora jest element prostokątny z ukośną linią przecinającą go, co jest widoczne na rysunku D.
