Wykonywanie karnesu (gzymsu o profilu wklęsło-wypukłym) przebiega etapami, a kluczowe jest rozróżnienie fazy od wygrotowania.
Dlaczego poprawna jest odpowiedź A?

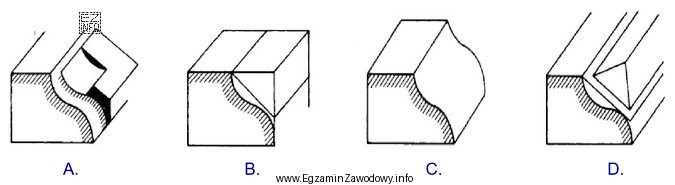

Wygrotowanie to etap, w którym płaskie ścięcie naroża (faza) jest dalej kształtowane w łuki i zaokrąglenia zgodne z docelowym profilem. Stosuje się narzędzie o kształcie dopasowanym do krzywizny (narzędzie profilowe), często pracując stopniowo i sprawdzając zgodność z wzornikiem/szablonem. Rysunek A pokazuje właśnie proces profilowania – narzędzie formuje krzywizny profilu, czyli realizuje wygrotowanie i ukształtowanie zaokrągleń.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- B – przedstawia wykonanie płaskiej fazy oraz zaznaczenie zarysu profilu na boku. To etap przygotowawczy: usuwa nadmiar materiału i wyznacza granice dalszego modelowania, ale nie pokazuje jeszcze uformowanych krzywizn.
- C – pokazuje gotowy element z w pełni ukształtowanym, gładkim profilem. To efekt końcowy, a pytanie dotyczy konkretnego etapu pracy (wygrotowania i zaokrągleń), a nie produktu po wykończeniu.
- D – ilustruje wykonywanie rowka (nacięcia) o przekroju trójkątnym/V. Jest to inna operacja obróbcza niż profilowanie karnesu; nie prowadzi bezpośrednio do krzywizn profilu esowatego.
Wskazówka egzaminacyjna: gdy widzisz narzędzie "negatywowe" dopasowane do kształtu profilu i pracę po krawędzi – zwykle jest to etap profilowania/wygrotowania. Gdy widzisz jedynie ścięcie płaszczyzną pod kątem – to faza.
