KWALIFIKACJA OGR4 - CZERWIEC 2018

PYTANIE NR 12.
Na mapach zasadniczych przeznaczonych do celów projektowych granice zaprojektowanych elementów oznacza się symbolem

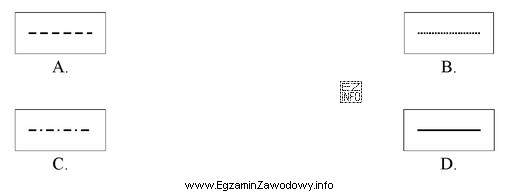

Ilustracja przedstawia cztery symbole graficzne, które mogą być używane na mapach zasadniczych w kontekście projektowania.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na mapach do celów projektowych elementy projektowane odróżnia się od istniejących typem linii. Zgodnie z konwencją rysunku budowlanego granice projektowanych elementów rysuje się linią przerywaną (kreskową), co odpowiada symbolowi A na ilustracji.

Pełne wyjaśnienie:

Mapa zasadnicza jest wielkoskalowym opracowaniem kartograficznym pokazującym położenie obiektów w terenie. Mapa do celów projektowych stanowi jej aktualizację przygotowaną na potrzeby projektu i zawiera także informacje o elementach planowanych (projektowanych). Żeby rysunek był czytelny, musi jednoznacznie rozróżniać: co już istnieje oraz co dopiero ma powstać.

W praktyce projektowej oraz w konwencji rysunku budowlanego elementy projektowane oznacza się linią przerywaną (kreskową). Taki zapis jest intuicyjny: "przerwana" linia sugeruje, że obiekt nie jest jeszcze w terenie, lecz jest planowany. Dlatego poprawną odpowiedzią jest wariant pokazujący regularne, krótkie kreski (A).

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Linia punktowa (B) to inny rodzaj zapisu graficznego; może być używana w różnych opracowaniach jako linia pomocnicza, ale nie jest typowym oznaczeniem granic elementów projektowanych na mapie do celów projektowych.
  • Linia kreskowo‑punktowa (C) bywa stosowana do osi, linii odniesienia lub innych linii umownych; przez podobieństwo do kreskowej często jest mylona z linią dla obiektów projektowanych.
  • Linia ciągła (D) jest charakterystyczna dla przedstawiania obiektów istniejących i elementów bazowych, dlatego użycie jej dla granic projektowanych wprowadzałoby w błąd odbiorcę mapy.

Wskazówka egzaminacyjna: jeśli w treści jest "zaprojektowanych/projektowanych", w pierwszej kolejności szukaj linii przerywanej. Jeżeli natomiast pojawiają się "osie" lub "linie odniesienia", wtedy częściej pasuje linia kreskowo‑punktowa.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Mapa do celów projektowych to opracowanie przygotowane na bazie mapy zasadniczej, zaktualizowane i uzupełnione tak, by nadawało się do wykonania projektu. Poza stanem istniejącym może zawierać także elementy planowane, naniesione umownymi oznaczeniami.
Najczęściej stosuje się linię przerywaną (kreskową). Ma ona jasno odróżnić obiekty planowane od istniejących, które zwykle rysuje się linią ciągłą. Dzięki temu rysunek jest czytelny dla projektanta, geodety i urzędu.
Linia ciągła jest odbierana jako "stan istniejący" lub element bazowy mapy. Zastosowanie jej dla obiektów dopiero planowanych może sugerować, że obiekt już jest w terenie, co prowadzi do błędnej interpretacji projektu i kolizji z uzbrojeniem lub zagospodarowaniem.
Linia przerywana składa się z samych krótkich kresek w równych odstępach. Linia kreskowo‑punktowa ma powtarzający się układ "kreska + kropka" i częściej służy do osi, linii odniesienia lub innych oznaczeń umownych, nie do obrysu projektowanych granic.
Typowe pomyłki to: użycie linii ciągłej dla elementów projektowanych, pomylenie linii przerywanej z kreskowo‑punktową oraz brak konsekwencji w całym opracowaniu (raz elementy planowane są przerywane, a raz ciągłe). To obniża czytelność dokumentacji.
Linia kreskowo‑punktowa jest często używana do oznaczania osi, linii symetrii, linii odniesienia lub innych linii umownych. Na egzaminie warto ją kojarzyć z "osiami/odniesieniem", a nie z obrysem elementów projektowanych, który zwykle jest kreskowy.
Na takim podkładzie nanosi się projektowane elementy zagospodarowania terenu: układ komunikacji, nawierzchnie, zieleń, małą architekturę czy ogrodzenia. Właściwy typ linii (np. przerywana dla planowanych granic) ułatwia odczyt projektu i uzgodnienia branżowe.
Tak, w praktyce stosuje się zarówno rodzaj linii (ciągła/przerywana), jak i jej grubość, aby różnicować obiekty i ich ważność. Na egzaminie najczęściej sprawdzany jest jednak sam typ linii jako klucz do rozróżnienia stanu istniejącego i projektowanego.
Linia przerywana to regularne, krótkie kreski rozdzielone przerwami, bez kropek. Jeśli widzisz układ "kreska i kropka", to jest linia kreskowo‑punktowa. Jeśli widzisz tylko kropki, to linia punktowa. To proste porównanie pomaga na testach.
Ćwicz rozpoznawanie typów linii na przykładach map i rysunków PZT, ucz się legend oraz zasad rozróżniania stanu istniejącego i projektowanego. Zwracaj uwagę na pary mylone na egzaminie: przerywana vs kreskowo‑punktowa oraz ciągła vs przerywana.
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że na mapach do celów projektowych elementy projektowane odróżnia się od istniejących typem linii.

Źródła:

  • PN-B-01027:2002, Rysunek budowlany — Oznaczenia graficzne (norma; wymagane sprawdzenie w egzemplarzu normy w bibliotece/PKN).
  • Rozporządzenie Ministra Rozwoju, Pracy i Technologii z 23 lipca 2021 r. w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej, Dz.U. 2021 poz. 1385.

Materiały:

  • PN-B-01027:2002 – część dotycząca rodzajów linii i zasad oznaczeń na rysunku
  • Treść rozporządzenia w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej (Dz.U. 2021 poz. 1385)
  • Materiały dydaktyczne z geodezyjnych podstaw projektowania: mapa zasadnicza i mapa do celów projektowych
