W pytaniach dotyczących planów schematycznych urządzeń srk sprawdzana jest przede wszystkim umiejętność rozpoznawania elementów po symbolach graficznych. Jest to kluczowe w praktyce, bo na schemacie nie zawsze opisuje się element pełną nazwą – często stosuje się skróty i znaki z legendy.

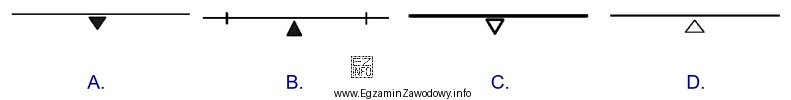

Poprawny wybór to symbol opisany jako biały trójkąt skierowany w dół, umieszczony pod poziomą linią. Taki zapis jest charakterystyczny dla oznaczania balisy przełączalnej w dokumentacji schematycznej (symbol ma rozpoznawalne cechy: trójkąt, kierunek w dół oraz położenie względem linii).
Pozostałe odpowiedzi są niepoprawne, ponieważ prezentują inne kształty lub inne relacje elementu do linii (np. trójkąt o innym zwrocie, inny kolor wypełnienia, brak trójkąta, umieszczenie symbolu nad linią lub symbol z dodatkowym oznaczeniem typowym dla innego urządzenia). Takie różnice w symbolice nie są kosmetyczne: na schematach zmiana orientacji, wypełnienia czy położenia względem toru może oznaczać inny typ elementu albo inne miejsce instalacji.
Wskazówka egzaminacyjna: zamiast próbować "zgadywać po wyglądzie", warto zapamiętać zestaw cech: kształt (trójkąt), kierunek (w dół), wypełnienie (białe) oraz położenie (pod linią). To zmniejsza ryzyko pomylenia symbolu z innymi oznaczeniami urządzeń przytorowych.
