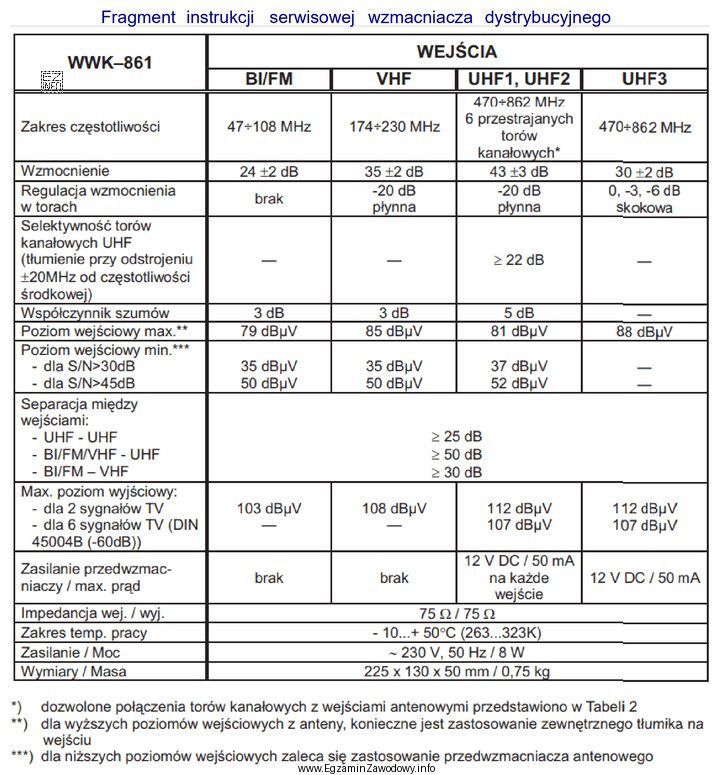

W pytaniu kluczowe jest odczytanie zaleceń z instrukcji serwisowej i powiązanie ich z poziomem sygnału na konkretnym wejściu. Poziom sygnału podawany w dBµV opisuje, jak "mocny" sygnał trafia na wejście wzmacniacza dystrybucyjnego. Dla poprawnej pracy urządzenia producenci zwykle podają zakresy poziomów wejściowych i sugerowane działania, gdy sygnał jest zbyt niski lub zbyt wysoki.
Odpowiedź: "przy poziomie sygnału na wejściu VHF wynoszącym 30 dBµV zalecane jest zastosowanie dodatkowego przedwzmacniacza antenowego." jest poprawna, ponieważ z analizowanego fragmentu instrukcji wynika, że dla tak niskiego poziomu sygnału na wejściu VHF należy podnieść poziom sygnału przed podaniem go na wzmacniacz. W praktyce realizuje się to przez przedwzmacniacz antenowy (montowany blisko anteny), który kompensuje straty i zwiększa poziom sygnału doprowadzanego do instalacji.
- Odpowiedź "służy on do wzmacniania sygnałów w paśmie satelitarnym oraz w pasmach VHF i UHF." jest nieprawidłowa w kontekście tej instrukcji, bo wzmacniacz dystrybucyjny RTV w typowych instalacjach naziemnych dotyczy VHF/UHF, a "pasmo satelitarne" wymaga innego toru (innych częstotliwości i osprzętu). To częsty skrót myślowy: "wzmacnia wszystko", który nie musi być zgodny z dokumentacją konkretnego urządzenia.
- Odpowiedź "regulacja wzmocnienia dla wejścia UHF3 może odbywać się płynnie w zakresie 0-6 dB." jest nieprawidłowa, ponieważ odnosi się do konkretnego parametru regulacji, który musi wynikać z instrukcji. Jeśli instrukcja wskazuje inny zakres lub inną formę regulacji, nie można tego założyć na podstawie ogólnej wiedzy o wzmacniaczach.
- Odpowiedź "wartość poziom sygnału - 85 dBµV, podawanego na wejście UHF3 może być za wysoka i do prawidłowego działania wzmacniacza zalecane jest zastosowanie dodatkowego tłumika na tym wejściu." jest nieprawidłowa, bo dotyczy innego wejścia (UHF3) i innego przypadku (sygnał wysoki). Tłumik stosuje się wtedy, gdy instrukcja wskazuje ryzyko przesterowania lub przekroczenia dopuszczalnego poziomu wejściowego. Tu jednak pytanie prowadzi do wniosku dla VHF i poziomu 30 dBµV.
Wskazówka egzaminacyjna: w zadaniach "na podstawie instrukcji" nie wybieraj odpowiedzi najbardziej "logicznej z praktyki", tylko tę, która jest zgodna z literalnym zaleceniem (wejście/pasmo, zakres, działanie: przedwzmacniacz vs tłumik).
