W tego typu zadaniu kluczowe jest rozdzielenie co jest wartością nominalną (z rysunku i katalogu) od tego, co rzeczywiście zmierzono (pomiary warsztatowe). Dopiero zestawienie tych informacji pozwala wyciągnąć jednoznaczny wniosek o zgodności albo niezgodności detalu.

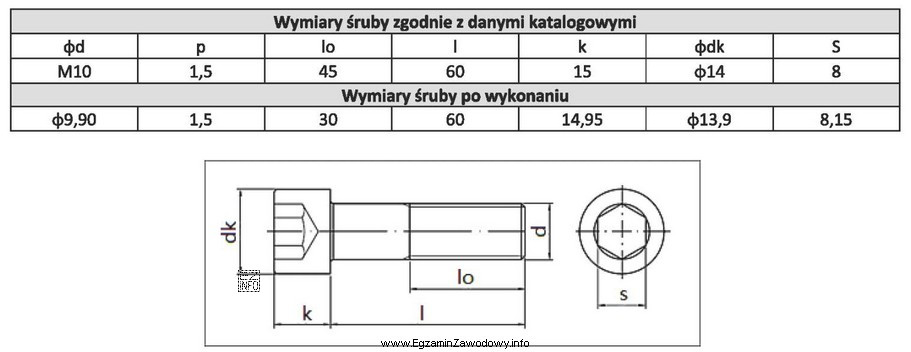

Odpowiedź "odcinek gwintowany l₀ jest o 15 mm krótszy od danych katalogowych" jest poprawna, gdy analiza wykazuje konkretną różnicę długości odcinka gwintowanego względem wartości katalogowej/nominalnej. To jest wniosek precyzyjny: wskazuje który parametr i o ile odbiega od wymagania.
Pozostałe propozycje są nieprawidłowe z typowych powodów spotykanych w kontroli jakości:
- "średnica zewnętrzna gwintu ϕd jest za mała" – dotyczy innego parametru (średnicy), więc byłaby prawdziwa tylko wtedy, gdy pomiary średnicy wykazały zaniżenie względem danych. Jeżeli z porównania wynika różnica długości l₀, to nie ma podstaw, by wskazywać średnicę.
- "wszystkie wymiary są niezgodne z katalogowymi" – to zbyt daleko idące uogólnienie. Jedna wykryta niezgodność (np. skrócony odcinek gwintu) nie oznacza automatycznie, że każdy wymiar jest błędny. W zadaniach egzaminacyjnych zwykle poszukuje się najlepiej udokumentowanego wniosku.
- "średnica łba ϕdk jest zbyt duża" – również odnosi się do innego elementu (łba) i innego wymiaru (dk). Taka odpowiedź byłaby poprawna wyłącznie przy jednoznacznym przekroczeniu średnicy łba w pomiarze.
W praktyce zawodowej mechanika-montera poprawny tok postępowania to: (1) odczytaj z rysunku, co i gdzie mierzysz (np. l₀, d, dk), (2) sprawdź wartości odniesienia w dokumentacji/katalogu, (3) wykonaj pomiar właściwym przyrządem i porównaj wynik z wartością nominalną oraz dopuszczalnymi odchyłkami. Dopiero na końcu formułuj wniosek – możliwie konkretny i oparty na liczbach.
