KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2011



PYTANIE NR 25.

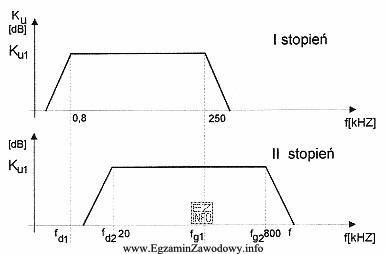

Na podstawie charakterystyk amplitudowych dwóch stopni wzmacniacza połączonych kaskadowo oszacuj pasmo przenoszenia wzmacniacza dwustopniowego
Na podstawie charakterystyk amplitudowych dwóch stopni wzmacniacza połączonych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pasmo przenoszenia wzmacniacza dwustopniowego jest określone przez częstotliwości, na których oba stopnie pracują efektywnie. W tym przypadku dolna częstotliwość graniczna wzmacniacza dwustopniowego jest równa dolnej częstotliwości granicznej drugiego stopnia, ponieważ jest ona wyższa niż dolna częstotliwość graniczna pierwszego stopnia. Górna częstotliwość graniczna wzmacniacza dwustopniowego jest równa górnej częstotliwości granicznej pierwszego stopnia, ponieważ jest ona niższa niż górna częstotliwość graniczna drugiego stopnia.
