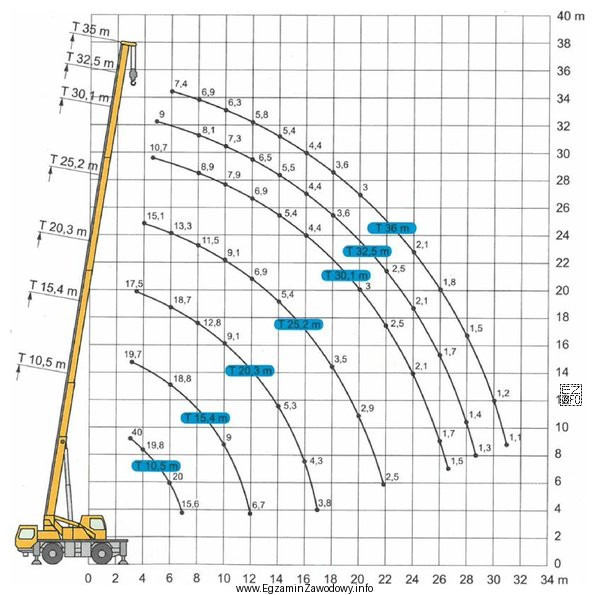

Charakterystyka eksploatacyjna (wykres udźwigów) pokazuje, jaki dopuszczalny udźwig można podnosić w zależności od konfiguracji żurawia. W tym typie wykresu kluczowe są dwa parametry:
- długość wysięgnika teleskopowego (T) – wybierasz właściwą krzywą opisaną daną długością,
- promień pracy – im większy (ładunek dalej od osi obrotu), tym mniejszy udźwig, bo rośnie moment wywracający.
Pytanie dotyczy maksymalnego udźwigu przy długości wysięgnika 25,2 m. Maksimum dla danej długości występuje zwykle przy najmniejszym promieniu pracy, czyli na "początku" krzywej odpowiadającej tej długości. Dlatego nie szuka się największej liczby na całym wykresie, tylko największej wartości w obrębie krzywej T=25,2 m.
Dla krzywej oznaczonej T=25,2 m pierwsza (najbardziej lewa) wartość udźwigu wynosi 15,1 t, a kolejne wartości na tej samej krzywej są mniejsze (spadek wraz ze wzrostem promienia). Stąd odpowiedź "15,1 tony" jest poprawna.
Pozostałe propozycje wynikają z typowych pomyłek:
- "17,5 tony" odpowiada innej konfiguracji długości wysięgnika (łatwo ją pomylić, gdy odczytuje się sąsiednią krzywą).
- "10,7 tony" także jest wartością maksymalną, ale dla dłuższego wysięgnika (przy większej długości udźwig maksymalny bywa niższy).
- "19,7 tony" nie jest maksymalnym udźwigiem dla T=25,2 m w tym wykresie; wybór takiej wartości często wynika z błędnego założenia, że udźwig "katalogowy" jest stały niezależnie od promienia i długości.
Na egzaminie najpierw zidentyfikuj krzywą po oznaczeniu T, a dopiero potem odczytaj wartość maksymalną na tej krzywej przy najmniejszym promieniu.
