KWALIFIKACJA BUD1 - PAŹDZIERNIK 2016

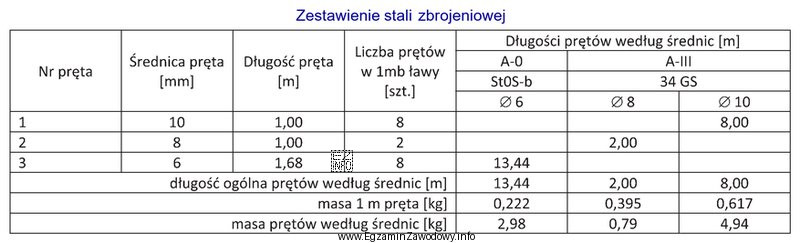

Zestawienie stali zbrojeniowej to tabela z dokumentacji konstrukcyjnej, która zbiera informacje o prętach (np. średnice, długości, liczby sztuk i masy).

Służy do zamówienia stali, przygotowania zbrojenia na budowie oraz do kontroli i rozliczania robót zbrojarskich.

W zestawieniu trzeba odszukać wiersz podsumowujący opisany jako "masa prętów według średnic [kg]".

Następnie odczytuje się liczby z kolumn odpowiadających konkretnym średnicom (np. Ø6, Ø8, Ø10). To są wartości, które zwykle sumuje się w zadaniach egzaminacyjnych.

Odczytaj w wierszu "masa prętów według średnic [kg]" wartość dla Ø6 i wartość dla Ø10.

Dodaj je do siebie (to masa całkowita dwóch średnic). W tego typu zadaniu nie miesza się jednostek: nie dodaje się długości [m] do masy [kg].

W zestawieniach często obok siebie występują wiersze "długość ogólna … [m]" oraz "masa … [kg]", co sprzyja pomyłce.

Jeśli odczytasz długość zamiast masy, wynik liczbowy może wyglądać "wiarygodnie", ale będzie w złej jednostce i da błędną odpowiedź w teście.

Najczęściej myli się średnice (np. odczyt z Ø8 zamiast Ø10), pomija jedną z wymaganych kolumn albo przepisuje liczbę z innego wiersza.

Częsty jest też błąd rachunkowy przy dodawaniu liczb z przecinkiem dziesiętnym oraz brak kontroli, czy sumowane są wartości w [kg].

Tak. Gdy tabela nie podaje od razu masy według średnic, można policzyć ją z zależności: masa = (masa 1 m pręta w kg/m) × (długość ogólna prętów w m).

Następnie sumuje się masy dla wskazanych średnic. Trzeba pilnować, aby nie pomylić kolumn i jednostek.

W zestawieniu zwykle jest podana klasa stali przy danej kolumnie średnicy (np. A-0, A-III) lub w nagłówku tabeli.

Dla zbrojarza praktycznie oznacza to inne właściwości i często inny wygląd prętów (gładkie vs żebrowane). W zadaniach z masą kluczowe jest jednak odczytanie właściwej średnicy.

Najczęściej na etapie przygotowania zamówienia, przy odbiorze dostawy oraz przy rozliczeniu robót (porównanie z dokumentacją).

Sprawdzenie masy według średnic pomaga wykryć braki materiału, błędne wydanie prętów z magazynu lub pomyłki przy kompletowaniu zbrojenia dla elementu.

Upewnij się, że sumujesz dwie masy w [kg] z właściwych kolumn średnic, a nie np. długości w [m].

Dobrym nawykiem jest szybka kontrola: wynik sumy powinien być większy od każdej z dodawanych mas osobno, a liczby muszą pochodzić dokładnie z Ø6 i Ø10.

Ćwicz czytanie tabel: najpierw znajdowanie nagłówków kolumn (średnice) i wierszy podsumowań (masa, długość), a potem szybkie odczyty i proste obliczenia.

Warto robić zadania z sumowania mas dla różnych średnic i świadomie sprawdzać jednostki, bo to najczęstsze źródło błędów na egzaminie.
