W geodezji inżynieryjnej wychylenie osi obiektu (np. komina) na danym poziomie oznacza, o ile oś na tej wysokości jest przesunięta w poziomie względem przyjętego poziomu odniesienia. W zadaniu dane wejściowe są przedstawione na szkicu, a obliczenie sprowadza się zwykle do operacji różnicowej.
Jak wykonać obliczenie:

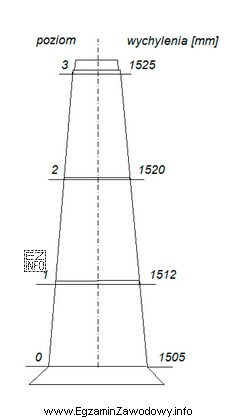

- Odczytaj ze szkicu wartość odchyłki/przesunięcia osi na poziomie 3.
- Odczytaj ze szkicu wartość odchyłki/przesunięcia osi na poziomie odniesienia (bazowym).
- Wyznacz wychylenie jako różnicę tych wartości (najczęściej interesuje wartość bezwzględna, chyba że szkic/treść wymaga podania kierunku).
- Upewnij się, że pracujesz w tych samych jednostkach (w zadaniu odpowiedzi są w mm).
Po poprawnym odczytaniu danych ze szkicu i wykonaniu różnicy otrzymuje się 20 mm, co odpowiada wychyleniu osi na poziomie 3 względem przyjętego odniesienia.
Dlaczego pozostałe wyniki są błędne (typowe przyczyny):
- 15 mm – często pojawia się, gdy odczyta się wartość z niewłaściwego poziomu (np. poziomu 2 zamiast 3) albo gdy pomyli się jedną z odchyłek z wartością pośrednią na szkicu.
- 5 mm – typowy skutek odjęcia "w złą stronę" (błąd znaku) lub porównania poziomu 3 z innym poziomem pomocniczym zamiast z poziomem odniesienia.
- 25 mm – bywa wynikiem nieuprawnionego dodania dwóch odchyłek (sumowania), gdy w rzeczywistości trzeba policzyć różnicę względem odniesienia.
Wskazówka egzaminacyjna: zanim policzysz, nazwij na szkicu dwie wartości, które porównujesz (poziom 3 i odniesienie) i zaznacz, czy wykonujesz różnicę czy sumę. To ogranicza pomyłki wynikające z pośpiechu i podobnych oznaczeń graficznych.
