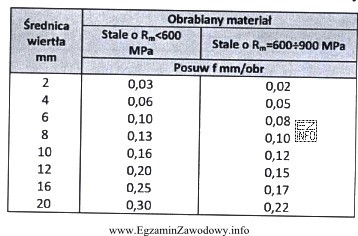

W tym zadaniu nie wykonuje się obliczeń – kluczowa jest umiejętność poprawnego odczytania posuwu z tabeli technologicznej dla procesu wiercenia. Dane wejściowe to:
- średnica otworu (a więc i wiertła): Ø10,
- materiał: stal o wytrzymałości na rozciąganie Rm = 800 MPa,
- wielkość dobierana: posuw na obrót w jednostce mm/obr.
Poprawna odpowiedź "0,12 mm/obr" wynika z tego, że w tabeli należy znaleźć jednocześnie właściwą średnicę (Ø10) oraz zakres/wiersz odpowiadający stali o podanej wytrzymałości. W praktyce takie tabele uwzględniają, że wraz ze wzrostem wytrzymałości materiału parametry skrawania (w tym posuw) dobiera się ostrożnie, aby ograniczyć przeciążenie narzędzia i ryzyko pogorszenia jakości otworu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "0,10 mm/obr" – to typowy błąd odczytu z sąsiedniego pola tabeli (np. dla nieco innego zakresu materiału) albo wybór "bez sprawdzenia" wartości nieznacznie mniejszej od właściwej.
- "0,08 mm/obr" – wartość zbyt mała w stosunku do tej wskazanej w tabeli dla zadanych warunków; w praktyce może prowadzić do niekorzystnego skrawania (tarcie zamiast skrawania), wydłużenia czasu operacji i problemów z odprowadzaniem wiórów.
- "0,20 mm/obr" – wartość wyraźnie większa; często pochodzi z odczytu dla większej średnicy lub mniej wymagającego materiału. Zbyt duży posuw zwiększa obciążenie wiertła, ryzyko nadmiernego zużycia, pogorszenia dokładności i jakości powierzchni otworu.
Wskazówka egzaminacyjna: zanim wybierzesz wartość, sprawdź czytasz właściwą jednostkę (mm/obr), a następnie kontrolnie zweryfikuj, czy odczyt dotyczy dokładnie średnicy Ø10 oraz właściwego zakresu Rm. Najczęstszy błąd to przesunięcie o jedną kolumnę lub wiersz w tabeli.
