W połączeniu wpustowym kluczowe jest dobranie przekroju wpustu (b×h) do średnicy wału oraz dobranie długości (L) do geometrii osadzenia (najczęściej długości piasty/gniazda i strefy przenoszenia momentu).

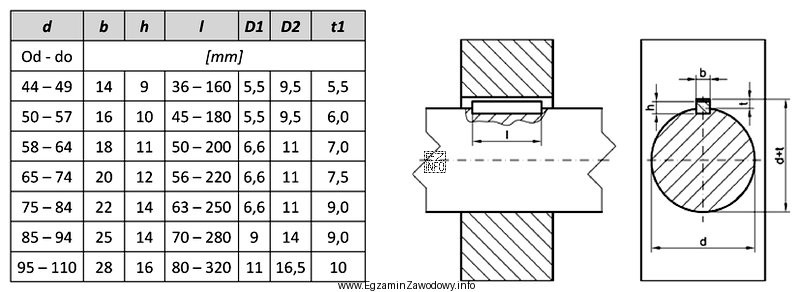

Dla średnicy wału 86 mm należy odszukać w tabeli zakres średnic obejmujący tę wartość. Z tego zakresu wynika wymagany przekrój wpustu 25×14 mm. To eliminuje odpowiedzi o mniejszym przekroju (np. 22×14 lub 20×12), które są typowe dla mniejszych średnic i mogłyby skutkować zbyt małą nośnością połączenia.
Następnie uwzględnia się długość wpustu. W zadaniu długość ma być dobrana na podstawie rysunku – w praktyce oznacza to dopasowanie do długości piasty/rowka z zachowaniem miejsca na fazy/zaokrąglenia i montaż. Wśród podanych opcji tylko wariant z przekrojem 25×14 ma długość 150 mm, zgodną z wymaganiem rysunkowym.
Dlaczego pozostałe odpowiedzi są błędne?
- 22×14×150 mm – przekrój jest zbyt wąski względem średnicy 86 mm (b nie odpowiada właściwemu przedziałowi tabeli), mimo że długość jest taka sama.
- 20×12×100 mm – zarówno przekrój, jak i długość odpowiadają mniejszym średnicom i krótszym osadzeniom.
- 28×16×100 mm – przekrój jest większy niż wymagany dla tej średnicy, a dodatkowo długość 100 mm nie odpowiada danym z rysunku.
Wskazówka egzaminacyjna: zawsze najpierw ustal b×h z tabeli dla średnicy wału, a dopiero potem porównuj długość z rysunkiem. To ogranicza ryzyko "trafienia" długości przy błędnym przekroju.
