KWALIFIKACJA TLO3 - STYCZEŃ 2018

PYTANIE NR 25.
Na podstawie danych w tabeli, określ materiał o największej wytrzymałości na ścinanie, z którego powinien być wykonany nit zastosowany do połączenia duraluminiowych blach poszycia samolotu.

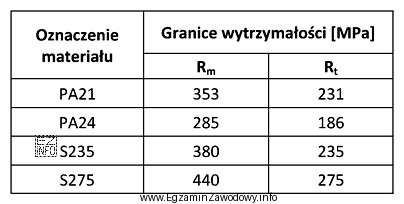

Ilustracja przedstawia tabelę z danymi dotyczącymi wytrzymałości różnych materiałów na ścinanie, co jest istotne w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W połączeniach nitowych kluczowa jest wytrzymałość na ścinanie Rt trzpienia nitu.
Do łączenia blach z duraluminium dobiera się nity ze stopów aluminium (zgodność materiałowa i mniejsze ryzyko korozji elektrochemicznej). Spośród stopów PA w tabeli większe Rt ma "PA21", więc to on jest właściwym wyborem.

Pełne wyjaśnienie:

W połączeniach nitowych poszycia samolotu dominującym obciążeniem nitu jest zwykle ścinanie, dlatego przy doborze materiału należy patrzeć przede wszystkim na parametr Rt (wytrzymałość na ścinanie), a nie na Rm (wytrzymałość na rozciąganie). Sama "największa wartość Rt w tabeli" nie wystarcza jednak do poprawnego wyboru w lotnictwie.

W treści wskazano, że łączone są duraluminiowe blachy poszycia. W takiej sytuacji ważnym kryterium jest kompatybilność materiałowa elementów połączenia. Zastosowanie nitów stalowych w parze z aluminium sprzyja powstawaniu ogniwa galwanicznego i przyspieszonej korozji elektrochemicznej. Dodatkowo stal zwiększa masę połączenia, co w konstrukcjach lotniczych jest szczególnie niekorzystne. Dlatego w praktyce do nitowania duraluminium stosuje się nity ze stopów aluminium.

Wśród odpowiedzi jedynie "PA21" i "PA24" są stopami aluminium (PA). Porównując ich Rt z tabeli, "PA21" ma większą wytrzymałość na ścinanie niż "PA24", więc zapewnia bardziej korzystny zapas nośności przy zachowaniu zgodności materiałowej z duraluminium.

Dlaczego pozostałe odpowiedzi są nieprawidłowe? Materiały stalowe (np. z grupy S) mogą mieć wysokie Rt, ale w tym zastosowaniu przegrywają z powodu ryzyka korozji w parze stal–aluminium oraz niekorzystnych cech eksploatacyjnych (masa, różnice właściwości). Z kolei "PA24" jest materiałowo właściwy, ale ma niższe Rt niż "PA21", więc nie spełnia warunku "największej wytrzymałości na ścinanie" wśród materiałów odpowiednich do tego typu połączenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rt to wytrzymałość na ścinanie. W połączeniu nitowym trzpień nitu jest zwykle obciążany siłami, które "przecinają" przekrój nitu, więc Rt lepiej opisuje nośność takiego połączenia niż Rm. Dlatego przy doborze nitu do poszycia częściej porównuje się Rt.
Rm dotyczy rozciągania (próba na zerwanie), a Rt dotyczy ścinania. Dla nitów w typowych zakładkach poszycia krytyczne bywa ścinanie trzpienia, więc kluczowy jest Rt. Rm może być pomocny, ale nie powinien zastępować analizy obciążenia w złączu.
Stal w kontakcie z aluminium może tworzyć parę galwaniczną, co sprzyja korozji elektrochemicznej w obecności wilgoci/elektrolitu. W lotnictwie dodatkowo liczy się masa, a stalowe nity są cięższe. Z tych powodów preferuje się nity z odpowiednich stopów aluminium.
W praktyce konstrukcji lotniczych stosuje się nity ze stopów aluminium (np. z grupy PA), aby zachować zgodność materiałową i ograniczyć ryzyko korozji. Ostateczny dobór zależy od dokumentacji technicznej i wymaganej nośności złącza, ale zasada unikania stali przy duraluminium jest kluczowa.
Należy odczytać kolumnę Rt i porównać wartości liczbowe. Trzeba jednak pamiętać o warunku zastosowania: jeśli nit ma łączyć blachy duraluminiowe, najpierw wybiera się materiały zgodne (stopy aluminium), a dopiero potem porównuje Rt w tej podgrupie.
Nie. Najwyższy Rt nie zawsze oznacza najlepszy wybór, bo mogą istnieć ograniczenia technologiczne i eksploatacyjne (np. zgodność materiałowa, korozja elektrochemiczna, masa). W lotnictwie często najpierw zawęża się wybór do materiałów dopuszczalnych dla danego połączenia, a potem optymalizuje parametry.
Typowe pomyłki to: wybór "największej liczby" bez analizy warunków (np. ignorowanie duraluminium), mylenie Rm z Rt oraz nieuwzględnianie korozji elektrochemicznej w parach różnych metali. Pomaga nawyk: najpierw sprawdź zastosowanie, potem dobierz parametr krytyczny.
Korozja może osłabić złącze, pogorszyć stan poszycia i zwiększyć koszty obsługi. W rejonie połączeń nitowych wilgoć i zanieczyszczenia łatwo się utrzymują, więc para metali o różnych potencjałach (np. stal–aluminium) może przyspieszać degradację. Dlatego dobór materiałów jest krytyczny.
W lotnictwie masa jest jednym z podstawowych ograniczeń projektowych i eksploatacyjnych. Nawet jeśli materiał "jest mocniejszy", ale znacząco cięższy, może być nieopłacalny lub niedopuszczalny w wielu zastosowaniach. Stosowanie stopów aluminium w poszyciu i nitach pomaga utrzymać niską masę konstrukcji.
Ćwicz odczyt tabel (Rm/Rt), naucz się rozpoznawać grupy materiałów (stopy aluminium vs stale) i powiąż to z praktyką: jakie połączenia pracują na ścinanie i kiedy grozi korozja galwaniczna. W zadaniach zawsze zaznacz ograniczenia: materiał łączonych blach i środowisko pracy.
