KWALIFIKACJA TKO3 - CZERWIEC 2020 (test 2)

PYTANIE NR 9.
Na podstawie danych w tabeli wskaż grunt o wskaźniku piaskowym < 25, zawartości cząstek ≤ 0,02 > 10 oraz kapilarności > 1,3?

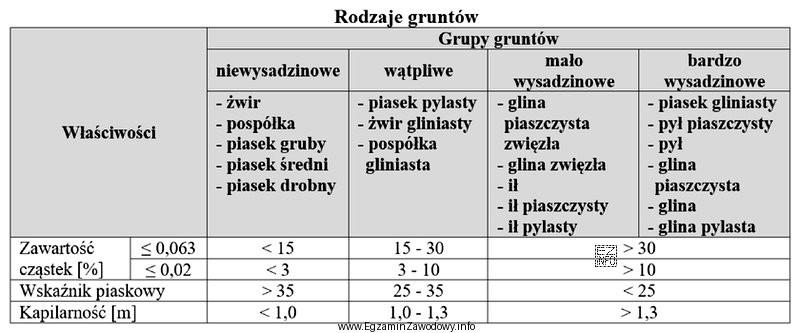

Ilustracja przedstawia tabelę dotyczącą rodzajów gruntów, która jest częścią pytania egzaminacyjnego związanego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Spełnienie warunków (wskaźnik piaskowy < 25, udział cząstek ≤ 0,02 mm > 10 oraz kapilarność > 1,3) wskazuje na grunt z istotną frakcją drobną i dużą zdolnością podciągania wody. Z podanych nazw najlepiej odpowiada temu pył piaszczysty; piaski grube i żwiry zwykle mają mniejszą kapilarność i mniej frakcji drobnej.

Pełne wyjaśnienie:

Zadanie wymaga wskazania rodzaju gruntu, który jednocześnie spełnia trzy kryteria: niski wskaźnik piaskowy (SE < 25), duży udział frakcji bardzo drobnej (cząstki o średnicy ≤ 0,02 mm stanowią > 10%) oraz wysoką kapilarność (> 1,3). Takie zestawienie parametrów jest typowe dla gruntów, w których występuje znacząca ilość cząstek drobnych (pyłowych/ilastych), bo to one zwiększają powierzchnię właściwą i zdolność utrzymywania oraz podciągania wody.

Odpowiedź "Pył piaszczysty." jest zgodna z tym wnioskiem: to grunt drobnoziarnisty (pył) z domieszką piasku, więc można oczekiwać zarówno podwyższonej kapilarności, jak i istotnego udziału frakcji ≤ 0,02 mm. Niski wskaźnik piaskowy jest w takich przypadkach spójny z "zanieczyszczeniem" części piaskowej frakcją drobną.

  • "Żwir gliniasty." to grunt z dużymi ziarnami (żwir) z domieszką frakcji spoistej. Mimo obecności "gliny" sama dominacja grubych ziaren zwykle ogranicza kapilarność (większe pory utrudniają podciąganie). Dodatkowo w takich mieszaninach nie zawsze występuje aż tak duży udział cząstek ≤ 0,02 mm jak w gruntach pyłowych.
  • "Piasek pylasty." brzmi podobnie do "pyłu piaszczystego", dlatego bywa wybierany intuicyjnie. Jednak w typowym rozumieniu jest to nadal piasek (grunt bardziej gruboziarnisty) z domieszką pyłu, więc częściej będzie mieć wyższy wskaźnik piaskowy niż grunt wyraźnie pyłowy oraz niższą kapilarność niż pył (mniej dominującej frakcji drobnej).
  • "Piasek gruby." jest najbardziej niezgodny z warunkami: grube uziarnienie oznacza mało cząstek ≤ 0,02 mm oraz relatywnie niską kapilarność (woda łatwiej odpływa, a podciąganie jest mniejsze).

Wskazówka egzaminacyjna: gdy w warunkach pojawia się jednocześnie duży udział frakcji bardzo drobnej i wysoka kapilarność, w pierwszej kolejności rozważaj grunty drobnoziarniste (pyły, gliny), a nie piaski grube czy żwiry. Nazwy "piasek pylasty" i "pył piaszczysty" rozstrzygaj, patrząc na to, która frakcja jest dominująca.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wskaźnik piaskowy (często rozumiany jako miara "czystości" piasku) pomaga ocenić, ile frakcji drobnej towarzyszy ziarnom piasku. Niska wartość zwykle oznacza większy wpływ cząstek drobnych, co pogarsza przydatność piasku tam, gdzie wymagana jest dobra filtracja i mała kapilarność.
Drobne cząstki tworzą małe pory międzyziarnowe, w których siły kapilarne są silniejsze. Im mniejsze pory, tym łatwiej woda może być podciągana ku górze. Dlatego grunty z dużą frakcją drobną (pyłową/ilastą) częściej mają wysoką kapilarność niż piaski grube czy żwiry.
Kluczowe jest, która frakcja jest dominująca w nazwie i w parametrach z tabeli. "Pył piaszczysty" sugeruje grunt zasadniczo pyłowy (drobny), a "piasek pylasty" – zasadniczo piaskowy (grubszy) z domieszką pyłu. Przy kryteriach wysokiej kapilarności i dużej frakcji ≤ 0,02 mm zwykle pasuje wariant pyłowy.
Taki warunek wskazuje, że grunt łatwo podciąga wodę, co może sprzyjać zawilgoceniu warstw podtorza i pogorszeniu nośności. W praktyce zwiększa to ryzyko problemów eksploatacyjnych, zwłaszcza przy niedostatecznym odwodnieniu. Dlatego w robotach kolejowych ważna jest kontrola właściwości wodnych gruntów.
Najniższą kapilarność mają zwykle grunty gruboziarniste, zwłaszcza żwiry i piaski grube, bo mają większe pory i woda łatwiej przez nie przepływa niż jest podciągana. Najwyższą kapilarność częściej obserwuje się w gruntach drobnoziarnistych (pyły, iły) ze względu na drobne pory.
Może wykazywać pewne cechy "gliniaste" (związane z wodą), ale sama obecność żwiru oznacza duże ziarna i większe przestrzenie, co często ogranicza podciąganie kapilarne w porównaniu z gruntami typowo drobnoziarnistymi. W zadaniach testowych wysoka kapilarność częściej kieruje wybór na pyły lub gliny.
Najpierw odfiltruj w tabeli po jednym kryterium (np. SE < 25), potem sprawdź pozostałe progi dla tych samych pozycji. Na końcu wybierz grunt, który spełnia wszystkie warunki naraz. Najczęstszy błąd to zatrzymanie się po pierwszym progu i pominięcie kapilarności lub frakcji drobnej.
Kapilarność wpływa na to, czy woda z niższych warstw będzie podciągana do strefy pracy nawierzchni. Zawilgocenie może obniżać nośność i stabilność podtorza oraz zwiększać podatność na degradację. Dlatego dobór materiałów i odwodnienie są kluczowe w utrzymaniu nawierzchni kolejowej.
Typowe pomyłki to: wybór po nazwie bez sprawdzenia wartości progowych, mylenie "pył piaszczysty" z "piaskiem pylastym", nieuwzględnienie znaku nierówności (<, >, ≤) oraz nieuwzględnienie, że wysoka kapilarność zwykle wiąże się z drobniejszym uziarnieniem.
Badania uziarnienia i udziału frakcji drobnej są potrzebne przy doborze materiałów do robót ziemnych, ocenie przydatności gruntu do warstw podtorza, a także przy diagnozie problemów z odwodnieniem i utratą nośności. Wyniki pomagają przewidywać filtrację, kapilarność i zachowanie po zawilgoceniu.
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Spełnienie warunków (wskaźnik piaskowy &lt; 25, udział cząstek ≤ 0,02 mm &gt; 10 oraz kapilarność &gt; 1,3) wskazuje na grunt z istotną frakcją drobną i dużą zdolnością podciągania wody."

Materiały:

  • Podręczniki/opracowania z geotechniki inżynierskiej (klasyfikacja gruntów, filtracja, kapilarność)
  • Materiały dydaktyczne dla kwalifikacji TKO.1 dotyczące podtorza, odwodnienia i doboru gruntów
  • Notatki z zajęć o badaniach gruntów i interpretacji podstawowych wskaźników uziarnienia
