KWALIFIKACJA CHM2 - CZERWIEC 2019



PYTANIE NR 5.
Na podstawie danych zamieszczonych w tabeli dobierz sprężarkę do procesu sprężania gazu obiegowego otrzymywanego w instalacji syntezy amoniaku, w ilości 0,8 m3 w ciągu minuty.

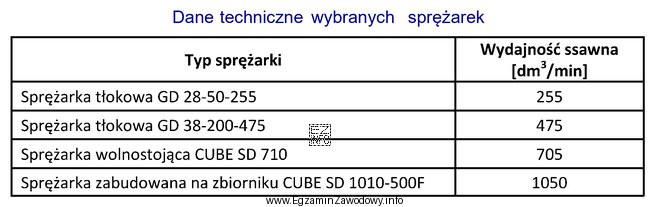

Ilustracja przedstawia tabelę z danymi technicznymi dotyczącymi różnych typów sprężarek.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dobór sprężarki wykonuje się przez porównanie wymaganego przepływu 0,8 m3/min z wartościami w tabeli.
Poprawna jest pozycja, której wydajność (dla wskazanych w tabeli warunków) spełnia to wymaganie, a pozostałe mają przepływ mniejszy lub większy albo dotyczą innego zakresu pracy.

Pełne wyjaśnienie:

W tym typie zadania kluczowe jest czytanie tabeli danych technicznych i dopasowanie urządzenia do wymagań procesu. Wymaganie podano jako przepływ: 0,8 m3 w ciągu minuty (czyli 0,8 m3/min). Następnie należy odszukać w tabeli (dołączonej do zadania) informację o wydajności poszczególnych sprężarek i porównać ją z wartością wymaganą.

Odpowiedź "Sprężarka zabudowana na zbiorniku CUBE SD 1010-500F" jest właściwa, ponieważ zgodnie z tabelą jest to jedyna opcja spełniająca kryterium wydajności dla tego zadania (w zakresie pracy wskazanym w danych tabelarycznych). W doborze urządzenia liczy się przede wszystkim zgodność parametru wymaganego (tu: przepływ) z parametrem oferowanym w danych technicznych, a nie sama nazwa konstrukcji.

Pozostałe odpowiedzi są niepoprawne typowo z jednego z powodów:

  • nie spełniają wymaganego przepływu (mają zbyt małą lub zbyt dużą wydajność względem 0,8 m3/min),
  • odnoszą się do innego zakresu pracy niż ten ujęty w tabeli (np. inny wariant, inny punkt pracy),
  • kuszą nazwą/typem (np. "tłokowa" kojarzy się z wysokim ciśnieniem), ale bez potwierdzenia w tabeli nie wolno przyjmować, że będzie odpowiednia.

Wskazówka egzaminacyjna: zawsze wykonuj dobór w tej kolejności: (1) odczytaj parametr wymagany w zadaniu, (2) znajdź ten sam parametr w tabeli dla każdej opcji, (3) wybierz jedyną pozycję spełniającą warunek. Jeśli tabela podaje kilka wielkości, nie pomijaj nagłówków kolumn i warunków odniesienia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak dobrać sprężarkę do wymaganego przepływu 0,8 m3/min?
Najpierw przelicz/odczytaj wymaganie jako 0,8 m3/min, a potem w tabeli porównaj wydajności wszystkich modeli w tych samych warunkach. Wybierz jedyny model, którego wydajność spełnia wymaganie (nie "na oko", tylko na podstawie tabeli).
Co oznacza wydajność sprężarki podana w m3/min?
To przepływ objętościowy gazu, jaki sprężarka może przetłoczyć w jednostce czasu. W zadaniach egzaminacyjnych trzeba porównywać tę wartość bezpośrednio z wymaganiem procesu, zwracając uwagę na to, dla jakich warunków jest podana w tabeli.
Dlaczego w doborze sprężarki nie wystarczy kierować się typem (tłokowa/wolnostojąca)?
Typ konstrukcji nie gwarantuje spełnienia konkretnego punktu pracy. Dwie sprężarki tłokowe mogą mieć różne zakresy wydajności. W egzaminie liczą się parametry z tabeli: to one potwierdzają, czy urządzenie spełnia wymaganie procesu.
Jakie błędy najczęściej robi się przy czytaniu tabel doboru sprężarki?
Najczęstsze pomyłki to: odczyt z niewłaściwej kolumny, nieuwzględnienie nagłówka (warunków odniesienia), mylenie jednostek oraz wybór pierwszej "pasującej" wartości bez porównania pozostałych opcji. Pomaga systematyczne sprawdzanie każdej odpowiedzi.
Czy 0,8 m3 w ciągu minuty to to samo co 0,8 m3/min?
Tak, to ten sam zapis przepływu objętościowego w jednostce czasu. W praktyce zadania egzaminacyjne często podają opis słowny, a w tabeli występuje zapis jednostkowy. Trzeba umieć rozpoznać równoważność tych zapisów.
Kiedy w instalacji syntezy amoniaku stosuje się sprężanie gazu obiegowego?
Sprężanie gazu obiegowego stosuje się, gdy trzeba zapewnić wymagany przepływ i ciśnienie w obiegu technologicznym instalacji. W praktyce utrzymuje to stabilną pracę procesu i kompensuje spadki ciśnienia na aparatach, rurociągach i armaturze.
Jak sprawdzić, czy w tabeli podano przepływ minimalny czy nominalny sprężarki?
Należy czytać nagłówki i opisy w tabeli: producenci rozróżniają wartości znamionowe, zakres pracy, a czasem granice minimalne/maksymalne. Jeśli w tabeli jest kilka wierszy dla jednego modelu, wybór powinien odpowiadać dokładnie temu trybowi pracy, którego dotyczy zadanie.
Dlaczego dobór sprężarki tylko po nazwie modelu jest ryzykowny na egzaminie?
Nazwa modelu bywa myląca: może sugerować wielkość lub serię, ale bez danych z tabeli nie wiadomo, czy spełnia wymagany przepływ. Egzamin sprawdza umiejętność pracy z danymi technicznymi, więc zawsze trzeba oprzeć wybór na parametrach, nie na skojarzeniach.
Jakie dane oprócz przepływu mogą decydować o doborze sprężarki w praktyce?
W praktyce często liczą się też: wymagane ciśnienie na tłoczeniu, temperatura, rodzaj gazu, szczelność, sposób chłodzenia, moc napędu i warunki pracy ciągłej. W zadaniu egzaminacyjnym kryterium może być uproszczone do jednego parametru, np. wydajności.
Jak przygotować się do zadań z doboru sprężarek na podstawie tabel?
Ćwicz czytanie kart katalogowych: wyszukuj w nich wydajność, zakresy pracy i jednostki. Rozwiązuj zadania, w których trzeba porównać kilka modeli i wskazać jedyny spełniający warunek. Dobra metoda to zaznaczanie w tabeli parametrów dla każdej opcji i eliminacja niespełniających kryterium.
info

Statystycznie 58% uczniów zna prawidłową odpowiedź. średnie

Materiały:

  • Karty katalogowe i DTR sprężarek stosowanych w przemyśle (przykłady tabel wydajności)
  • Podręczniki z podstaw maszyn przepływowych i sprężarek (ujęcie ogólne)
  • Materiały dydaktyczne z eksploatacji maszyn i urządzeń w przemyśle chemicznym (dobór i parametry pracy)
