KWALIFIKACJA BUD1 - STYCZEŃ 2022

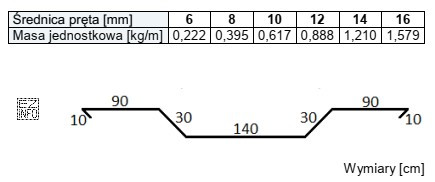

W tego typu zadaniu masa pręta zbrojeniowego nie jest liczona "ze średnicy wprost" w każdym kroku, tylko z wykorzystaniem danych tabelarycznych (masa 1 m pręta dla danej średnicy) oraz geometrii pręta z rysunku.

Procedura:

• Krok 1: Odczytaj z rysunku wszystkie wymiary składające się na kształt pręta. Długość rozwinięta to suma długości poszczególnych odcinków prostych. Jeżeli pręt ma odgięcia, należy uwzględnić odcinki odpowiadające tym odgięciom dokładnie tak, jak przewidziano w rysunku (nie wolno "zgadywać" brakujących fragmentów).
• Krok 2: Zsumuj długości w tej samej jednostce (najczęściej w metrach). Częstą pułapką jest pozostawienie części wymiarów w milimetrach lub centymetrach i dodanie ich bez przeliczenia.
• Krok 3: Z tabeli mas jednostkowych odczytaj wartość dla pręta o średnicy 12 mm (kg/m). Tabela musi odpowiadać temu, co podano w arkuszu zadania.
• Krok 4: Oblicz masę pręta: m = L × (kg/m), gdzie L to długość rozwinięta pręta, a kg/m to masa jednego metra pręta ⌀12 mm.
• Krok 5: Zaokrąglij wynik zgodnie z zasadami w zadaniu (jeżeli nie podano, zwykle do 0,001 kg lub 0,01 kg).

Dlaczego pozostałe odpowiedzi bywają wybierane?

• Wyniki większe od poprawnego często wynikają z podwójnego doliczenia któregoś odcinka (np. symetrycznych ramion) lub z błędnego odczytu wymiaru (np. 40 cm zamiast 40 mm).
• Inny typ błędu to wybranie masy jednostkowej dla złej średnicy (np. 14 mm zamiast 12 mm). To automatycznie zawyża lub zaniża wynik, nawet przy poprawnej długości.
• Różnice rzędu kilkunastu–kilkudziesięciu procent mogą też wynikać z nieprzeliczenia jednostek (mm na m) albo pomylenia zapisu liczbowego w tabeli.

Na egzaminie warto zawsze zrobić szybki "test sensowności": masa powinna rosnąć liniowo z długością pręta, a dla stałej średnicy proporcja jest stała (podwajasz długość → podwajasz masę).
