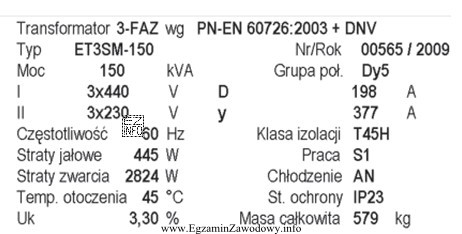

W transformatorach trójfazowych sposób połączenia uzwojeń opisuje się skrótem zwanym grupą połączeń. Taki zapis znajduje się na tabliczce znamionowej w polu typu "Grupa poł." i ma postać liter oraz (często) cyfry, np. Dy5.
Jak czytać ten zapis:
- Pierwsza litera (DUŻA) opisuje uzwojenie górnego napięcia (stronę o wyższym napięciu znamionowym). Litera D oznacza połączenie w trójkąt, a litera Y połączenie w gwiazdę.
- Druga litera (mała) opisuje uzwojenie dolnego napięcia (stronę o niższym napięciu znamionowym). Litera y oznacza gwiazdę, a d oznacza trójkąt. Spotyka się też zapis yn, gdy wyprowadzono punkt neutralny.
- Cyfra (np. "5") informuje o przesunięciu fazowym między stronami, ale nie zmienia tego, czy uzwojenie jest w gwiazdę czy w trójkąt.
Dla zapisu Dy5 otrzymujemy więc jednoznacznie: uzwojenie górnego napięcia jest połączone w trójkąt, a uzwojenie dolnego napięcia w gwiazdę. Pozostałe odpowiedzi są błędne, bo zamieniają strony (gwiazda/trójkąt), albo przypisują oba uzwojenia do tego samego układu, co byłoby sprzeczne z oznaczeniem "Dy".
W praktyce warto pamiętać o typowej pułapce: studenci mylą wielkość liter. Zasada "duża litera = strona górnego napięcia, mała = strona dolnego napięcia" jest kluczowa przy interpretacji tabliczki znamionowej i weryfikacji zgodności urządzeń w sieci.
