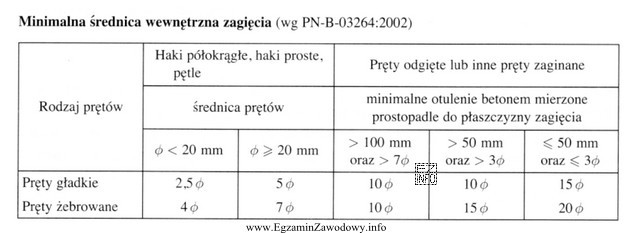

W zadaniu trzeba wykonać odczyt z tabeli "Minimalna średnica wewnętrzna zagięcia" dla pręta żebrowanego przy otuleniu betonem 20 mm. Kluczowe są dwa kroki: wybór właściwego wiersza (rodzaj prętów) oraz właściwej kolumny (warunek otulenia).
1) Wybór wiersza
Należy korzystać z wiersza "pręty żebrowane", ponieważ pytanie dotyczy właśnie takiego zbrojenia. Pręty żebrowane mają zwykle bardziej rygorystyczne wymagania gięcia niż pręty gładkie.
2) Wybór kolumny wg otulenia
Otulenie wynosi 20 mm. W tabeli warunki podane są w postaci zakresów, a nie pojedynczych wartości. Liczba 20 mm spełnia warunek "≤ 50 mm", więc należy odczytać wartość z kolumny odpowiadającej temu zakresowi (w części dotyczącej prętów odgiętych lub innych prętów zaginanych).
Wynik odczytu
Dla prętów żebrowanych i otulenia "≤ 50 mm" tabela wskazuje wartość 20ϕ. Zapis ϕ oznacza średnicę pręta, a "20ϕ" to wymagana minimalna średnica wewnętrzna zagięcia.
Dlaczego pozostałe odpowiedzi są błędne?
- "10ϕ" – odpowiada łagodniejszym warunkom (większemu otuleniu) i nie spełnia wymagań dla małego otulenia, gdzie ryzyko uszkodzenia betonu w strefie zagięcia jest większe.
- "15ϕ" – jest wartością pośrednią, również przypisaną do innego przedziału otulenia; wybór tej wartości wynika najczęściej z pomylenia kolumn w nagłówku tabeli.
- "7ϕ" – to wartość typowa dla innej części tabeli (zagięcia typu haki/pętle dla większych średnic prętów), a nie dla warunków zagięcia zależnych od otulenia. To częsty błąd polegający na odczycie z niewłaściwej sekcji tabeli.
Wskazówka egzaminacyjna: zawsze najpierw zaznacz w tabeli wiersz (rodzaj pręta), potem część tabeli (rodzaj zagięcia), a dopiero na końcu wybierz kolumnę według przedziału otulenia. Dzięki temu unikniesz "przeskakiwania" do podobnie wyglądających wartości.
