Podkładki dystansowe stosuje się po to, aby zbrojenie miało wymaganą otulinę betonową, czyli warstwę betonu oddzielającą stal od środowiska zewnętrznego. Otulina wpływa m.in. na ochronę antykorozyjną stali i prawidłową współpracę stali z betonem w elemencie.

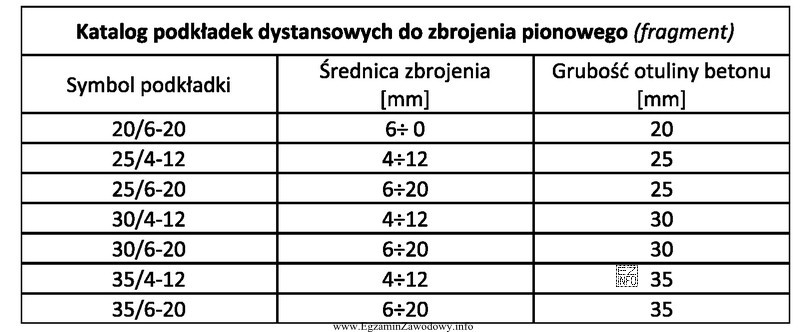

W zadaniu należy dobrać podkładkę do zbrojenia podłużnego słupa na podstawie fragmentu katalogu. Odczyt symbolu (np. "30/6-20") polega na sprawdzeniu dwóch informacji zakodowanych w oznaczeniu:
- pierwsza liczba oznacza grubość otuliny w mm,
- zakres po ukośniku oznacza dopuszczalny zakres średnic prętów, dla których dana podkładka pasuje.
Wymagania z treści: otulina 30 mm oraz pręt Ø16 mm. To oznacza, że poprawna odpowiedź musi mieć pierwszą liczbę "30" oraz zakres średnic obejmujący 16 mm.
Odpowiedź "30/6-20" spełnia oba warunki: otulina wynosi 30 mm, a Ø16 mieści się w przedziale 6–20 mm. To jest kluczowy krok: trzeba jednocześnie zweryfikować otulinę i średnicę.
Pozostałe odpowiedzi są błędne z typowych powodów wykonawczych:
- "30/4-12" ma właściwą otulinę, ale zakres 4–12 mm nie obejmuje Ø16, więc podkładka nie jest przeznaczona dla takiego pręta.
- "25/4-12" nie spełnia wymagań otuliny (25 mm zamiast 30 mm) i dodatkowo nie obejmuje Ø16.
- "35/6-20" pasuje do Ø16, ale daje otulinę 35 mm, a w zadaniu wymagana jest 30 mm, więc nie spełnia warunku projektowego.
W praktyce na budowie błąd doboru podkładek wynika najczęściej z pominięcia jednego parametru: albo wybiera się właściwą otulinę bez sprawdzenia średnicy, albo odwrotnie. Na egzaminie zawsze sprawdzaj oba warunki równocześnie.
