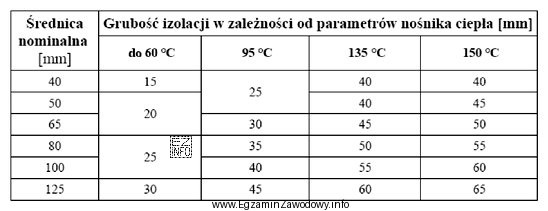

W tym typie zadania kluczowa jest umiejętność odczytu danych z tabeli doboru izolacji cieplnej, a nie wykonywanie obliczeń. Dane wejściowe są dwa:
- średnica nominalna przewodu: DN 80,
- temperatura nośnika ciepła: 135°C.
Postępowanie jest zawsze podobne: najpierw odnajduje się w tabeli pozycję odpowiadającą DN 80 (czasem jako "DN 80", czasem jako zakres średnic), a następnie wybiera się kolumnę/zakres temperatur obejmujący 135°C. W komórce na przecięciu tych dwóch informacji znajduje się wymagana grubość izolacji.
Odpowiedź "50 mm" jest poprawna, ponieważ odpowiada odczytowi z tabeli dla DN 80 i 135°C zgodnie z założeniami zadania.
Dlaczego pozostałe odpowiedzi są błędne?
- "45 mm" to typowy błąd "pół kroku" – wybór wartości sąsiedniej (np. po pomyleniu zakresu temperatur lub przesunięciu o kolumnę).
- "35 mm" zwykle odpowiada mniejszym średnicom albo niższym temperaturom; wybór tej wartości sugeruje, że pominięto jeden z parametrów (DN lub temperaturę).
- "60 mm" może pasować do większych średnic lub wyższych wymagań w tabeli, ale w tym zadaniu nie wynika z podanych danych – to częsty efekt intuicji "im więcej, tym lepiej" zamiast odczytu.
Wskazówka egzaminacyjna: przy tabelach zawsze zaznaczaj palcem wiersz i kolumnę oraz upewnij się, że 135°C mieści się w wybranym przedziale (np. 120–150°C), aby uniknąć przesunięcia o jedną kratkę.
