Podczas gięcia pręta zbrojeniowego zmienia się długość rozwinięcia: część włókien stali w strefie zewnętrznej łuku ulega rozciąganiu, a w strefie wewnętrznej ściskaniu. W praktyce warsztatowej nie liczy się tego z geometrii materiału "od zera", tylko korzysta z tabel naddatków/odliczeń (wydłużeń) przypisanych m.in. do średnicy pręta i parametrów gięcia.
W tym zadaniu należy:
- zidentyfikować na rysunku liczbę i rodzaj gięć, które wpływają na łączny naddatek,

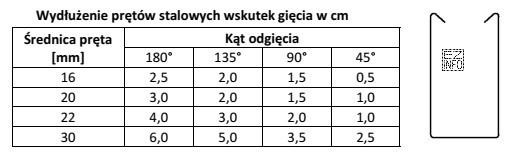

- odczytać z tabeli właściwą wartość dla Ø22 mm (dokładnie dla tej średnicy, nie "najbliższej"),
- zastosować ją zgodnie z poleceniem (najczęściej jako sumę naddatków dla wszystkich gięć z rysunku),
- podać wynik w wymaganej jednostce.
Odpowiedź "O 10,0 cm" oznacza, że przed docięciem pręt powinien być krótszy o 10 cm, ponieważ po wykonaniu gięć (i wynikającym z nich wydłużeniu według tabeli) uzyska docelowy wymiar.
Dlaczego pozostałe wyniki są błędne? Wartość "O 6,0 cm" lub "O 7,0 cm" zwykle wynika z odczytu niewłaściwego wiersza/kolumny tabeli (np. inna średnica) albo z pominięcia jednego z gięć z rysunku. Z kolei "O 17,0 cm" jest typowym skutkiem podwójnego zliczenia naddatku, przyjęcia niewłaściwego wariantu tabeli lub błędnego przeliczenia jednostek (mm ↔ cm).
Wskazówka egzaminacyjna: najpierw zaznacz na szkicu wszystkie gięcia, potem dopiero sięgnij do tabeli i sprawdź jednostkę, w jakiej jest podany naddatek. Na końcu wykonaj kontrolę "zdroworozsądkową" – czy wynik ma sens w stosunku do średnicy pręta i liczby gięć.
