W zadaniach z instalacji gazowych dla budynków wielolokalowych nie przyjmuje się, że wszystkie urządzenia we wszystkich lokalach pracują jednocześnie z mocą nominalną. Dlatego oblicza się zapotrzebowanie obliczeniowe (strumień objętości gazu w m³/h) z użyciem danych tabelarycznych, które uwzględniają prawdopodobieństwo równoczesnej pracy odbiorników.
Krok 1: obciążenie jednego lokalu. W każdym mieszkaniu są dwa odbiorniki: kuchnia gazowa z piekarnikiem o Qnom=1,2 m³/h oraz przepływowy grzejnik wody o Qnom=1,3 m³/h. Najpierw ustala się sumaryczne Qnom dla lokalu (suma dwóch strumieni nominalnych).

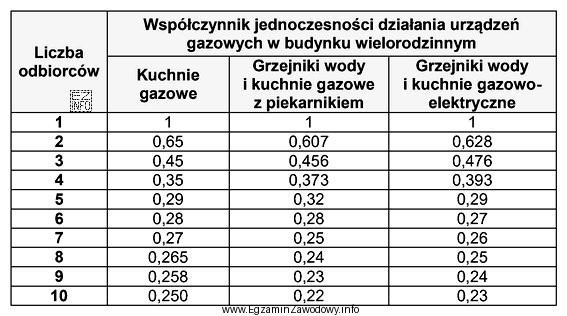

Krok 2: uogólnienie na 10 lokali. Ponieważ lokali jest 10, trzeba przejść z "jednego odbiorcy" na "grupę odbiorców". W tym miejscu kluczowe są dane zawarte w tabeli dołączonej do zadania (zwykle jest to współczynnik jednoczesności lub gotowa wartość obciążenia obliczeniowego dla określonej liczby podobnych odbiorców).
Krok 3: zastosowanie tabeli i wyznaczenie wyniku. Po odczytaniu właściwej wartości z tabeli dla 10 lokali i podstawieniu do obliczeń otrzymuje się zapotrzebowanie na paliwo gazowe budynku równe 5,50 m³/h.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "2,30 m³/h" zwykle wynika z pominięcia części odbiorników lub błędnego odczytu tabeli (np. użycia wiersza/kolumny dla mniejszej liczby lokali).
- "3,00 m³/h" często jest skutkiem nadmiernego uproszczenia (np. przyjęcia zbyt małego współczynnika jednoczesności lub zaokrągleń w trakcie obliczeń).
- "5,75 m³/h" może wynikać z przyjęcia nie tej pozycji z tabeli (np. dla innego zestawu odbiorników) albo z błędnego przeliczenia sumy Qnom na obciążenie obliczeniowe.
Wskazówka egzaminacyjna: zawsze sprawdź, czy tabela dotyczy liczby lokali i rodzaju odbiorników, a wynik podaj w m³/h z właściwym zaokrągleniem zgodnym z poleceniem lub typową praktyką zadaniową.
