KWALIFIKACJA TWO3 - CZERWIEC 2021



PYTANIE NR 39.
Na podstawie danych zawartych w tabeli określ ile wynosi natężenie przepływu tlenu tnącego dla blachy o grubości 600 mm.

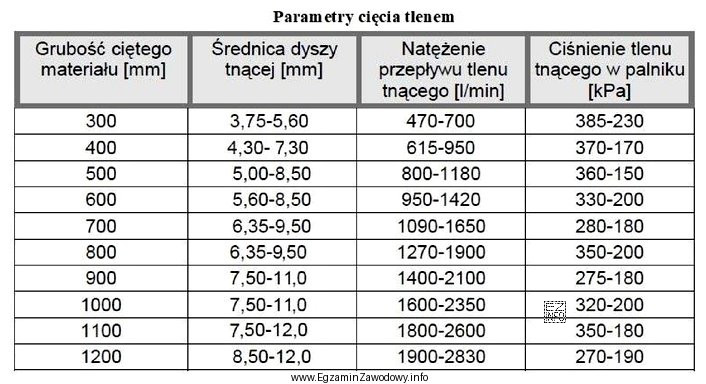

Ilustracja przedstawia tabelę zatytułowaną "Parametry cięcia tlenem", która jest częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna wartość wynika z bezpośredniego odczytu z tabeli technologicznej.
Należy znaleźć wiersz dla grubości blachy 600 mm i odczytać zakres "natężenia przepływu tlenu tnącego". Odczytany zakres to "950-1420 [l/min]", a pozostałe odpowiedzi mają co najmniej jedną granicę zakresu niezgodną z danymi w tabeli.

Pełne wyjaśnienie:

To zadanie sprawdza umiejętność odczytu parametrów technologicznych cięcia tlenowego z tabeli, a nie wykonywania obliczeń. W praktyce (także w pracach kadłubowych) tabele służą do szybkiego doboru nastaw procesu do grubości materiału.

Aby rozwiązać zadanie, trzeba wykonać trzy kroki:

  • odszukać w tabeli pozycję odpowiadającą grubości blachy 600 mm (uważając, by nie pomylić z 60 mm),
  • upewnić się, że odczytywana kolumna dotyczy dokładnie tlenu tnącego (a nie np. tlenu do podgrzewania lub innego gazu),
  • przepisać pełny zakres wartości (dolną i górną granicę), zachowując jednostkę l/min.

W tabeli dla 600 mm wskazano zakres "950-1420 [l/min]", więc ta odpowiedź jest poprawna.

Pozostałe propozycje są błędne, bo:

  • "800-1180 [l/min]" ma zaniżone wartości (niezgodne z zakresem z tabeli),
  • "950-2100 [l/min]" ma co prawda taki sam dolny próg jak w tabeli, ale zawyżoną górną granicę,
  • "470-1420 [l/min]" ma taki sam górny próg jak w tabeli, ale zaniżoną dolną granicę.

Wskazówka egzaminacyjna: w zadaniach "na podstawie tabeli" zawsze porównuj obie granice zakresu, bo dystraktory często "pasują" tylko częściowo.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest natężenie przepływu tlenu tnącego?
To ilość tlenu doprowadzanego do palnika w jednostce czasu, najczęściej podawana w l/min. W cięciu tlenowym wpływa na stabilność strugi tnącej, szybkość cięcia i jakość krawędzi. Zbyt mały przepływ pogarsza cięcie, a zbyt duży może zwiększać zużycie gazu i ryzyko niestabilności.
Jak odczytać z tabeli przepływ tlenu dla blachy 600 mm?
Najpierw znajdź w tabeli wiersz odpowiadający grubości 600 mm, a potem kolumnę opisaną jako tlen tnący (nie mylić z tlenem do podgrzewania). Odczytaj cały podany zakres (dolną i górną granicę), a następnie porównaj go z odpowiedziami.
Dlaczego w odpowiedziach podaje się zakres, a nie jedną wartość l/min?
Zakres uwzględnia typowe różnice w doborze dyszy, prędkości cięcia, rodzaju palnika i warunków pracy. W praktyce operator ustawia przepływ w pewnym przedziale, dopasowując go do stabilności płomienia i jakości przecięcia. Na egzaminie trzeba przepisać zakres dokładnie tak, jak w tabeli.
Czy to zadanie wymaga obliczeń, czy tylko odczytu?
To zadanie jest typowym odczytem z tabeli: trzeba wskazać wartość (często zakres) odpowiadającą danej grubości blachy. Nie wykonuje się tu przeliczeń, ale konieczna jest uważność: wybór właściwego wiersza i kolumny oraz przepisanie obu granic zakresu.
Jakie błędy najczęściej popełnia się przy odczycie takich tabel?
Najczęstsze błędy to: pomylenie 600 mm z 60 mm, odczyt z niewłaściwej kolumny (np. inny gaz), przepisanie tylko jednej granicy zakresu oraz nieuwaga w zapisie liczb (przestawione cyfry, pominięte zero). Warto zawsze porównać jednocześnie dolną i górną wartość.
Dlaczego przepływ tlenu rośnie wraz z grubością blachy?
Grubszy materiał wymaga dostarczenia większej ilości tlenu do podtrzymania reakcji utleniania i efektywnego wydmuchiwania żużla ze szczeliny cięcia. Wraz ze wzrostem grubości rosną też wymagania co do energii procesu i stabilności strugi tnącej, co zwykle przekłada się na większy przepływ gazu.
Czy w praktyce stoczniowej parametry z tabeli ustawia się "na sztywno"?
Nie zawsze. Tabela daje punkt wyjścia, ale operator może korygować nastawy zależnie od palnika, dyszy, ciśnienia w instalacji, jakości tlenu i warunków cięcia. W produkcji kadłubów ważne jest też bezpieczeństwo i ekonomia zużycia gazów, więc dąży się do stabilnych, powtarzalnych nastaw.
Jak sprawdzić, czy wybrana odpowiedź pasuje do tabeli, gdy różni się jedną granicą?
Trzeba porównać obie granice zakresu z tabelą. Dystraktory często mają poprawny tylko dolny lub tylko górny próg, żeby "zmylić" zdającego. Jeśli choć jedna granica nie zgadza się z tabelą dla 600 mm, odpowiedź jest błędna.
Kiedy na egzaminie trzeba zwracać uwagę na jednostki l/min?
Zawsze, gdy zadanie dotyczy przepływu gazu. Jednostka l/min informuje, że chodzi o natężenie przepływu, a nie np. ciśnienie. Nawet jeśli wszystkie odpowiedzi mają tę samą jednostkę, warto ją świadomie kontrolować, bo zapobiega to pomyleniu kolumn w tabeli lub parametrów procesu.
Jak przygotować się do zadań z tabelami parametrów cięcia tlenowego?
Ćwicz szybkie wyszukiwanie wiersza (grubość) i właściwej kolumny (rodzaj gazu/parametr). Zwracaj uwagę na to, czy tabela podaje zakres czy jedną wartość. Pomaga też praca na przykładowych kartach technologicznych i instrukcjach stanowiskowych używanych przy cięciu blach.
info

Statystycznie 67% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Poprawna wartość wynika z bezpośredniego odczytu z tabeli technologicznej.Należy znaleźć wiersz dla grubości blachy 600 mm i odczytać zakres "natężenia przepływu tlenu tnącego"."

Materiały:

  • Materiały szkolne/branżowe z technologii cięcia tlenowego stosowane w kształceniu zawodowym
  • Instrukcje obsługi i tabele doboru dysz producentów palników do cięcia tlenowego
  • Podręczniki i skrypty z podstaw spawalnictwa (dział: cięcie tlenowe)
