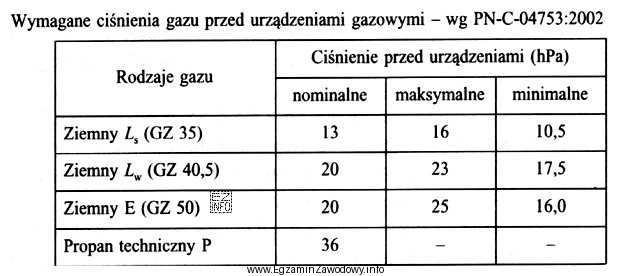

Pytanie sprawdza umiejętność korzystania z dokumentacji technicznej (tabel) w kontekście zasilania urządzeń gazowych. W tabeli "Wymagane ciśnienia gazu przed urządzeniami gazowymi – wg PN-C-04753:2002" podano dla różnych rodzajów gazu trzy wartości: nominalne, maksymalne i minimalne ciśnienie przed urządzeniami (w hPa). Zadanie polega wyłącznie na poprawnym odczycie.
Aby wskazać maksymalne ciśnienie robocze dla gazu ziemnego podgrupy E, należy:
- zidentyfikować właściwy wiersz: "Ziemny E (GZ 50)",
- przejść do właściwej kolumny: "maksymalne",
- odczytać wartość w miejscu przecięcia: 25 hPa.
Dlatego poprawna odpowiedź to "25,0 hPa".
Pozostałe odpowiedzi są niepoprawne, bo odpowiadają innym polom tabeli lub innym rodzajom gazu. Wartość "16,0 hPa" dotyczy ciśnienia minimalnego dla gazu E, więc wybór tej liczby wynika zwykle z pomylenia kolumn "minimalne" i "maksymalne". Wartość "23,0 hPa" odpowiada ciśnieniu maksymalnemu dla gazu ziemnego Lw (GZ 40,5), więc jest skutkiem pomylenia podgrupy gazu (Lw zamiast E). Z kolei "17,5 hPa" jest wartością minimalną dla gazu Lw, czyli łączy dwa typowe błędy naraz: wybór niewłaściwego rodzaju gazu i niewłaściwej kolumny.
W praktyce (montaż i eksploatacja instalacji) poprawne rozpoznanie dopuszczalnych zakresów ciśnienia jest istotne przy doborze urządzeń, regulacji reduktorów oraz diagnozowaniu objawów nieprawidłowego zasilania (np. niestabilny płomień). Na egzaminie warto zawsze podkreślić w tabeli: najpierw rodzaj gazu, potem dopiero który parametr (nominalne/maksymalne/minimalne).
